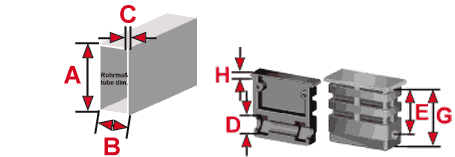

Produktmaße
| A | Rohraußenmaß A | 60 |
|---|---|---|
| B | Rohraußenmaß B | 30 |
| C | Rohrwandstärke | 3 |
| D | für Sechskantmuttern/-schrauben | SW17 |
| E | Weg bis zur 1. Mutternkammer | 20 |
| F | Weg bis zur 2. Mutternkammer | - |
| G | Einbautiefe | 31,5 |
| H | Bundhöhe | 6 |
| A | 60 |
|---|---|
| B | 30 |
| C | 3 |
| D | SW17 |
| E | 20 |
| F | - |
| G | 31,5 |
| H | 6 |
Beispiel, Design kann abweichen
Schraubverbinder für Rechteckrohr 3D1BV60X30X3M10/0
Artikelnummer:
3D1BV60X30X3M10/0
| Rabatte nach Gesamtwarenwert ab: | |
|---|---|
| 130 € | 10 % |
| 260 € | 20 % |
| 520 € | 25 % |
| 1300 € | 33,33 % |
87,85 € / 100 Stück
Verpackungseinheit:
500 Stück
Produktinformationen "Schraubverbinder für Rechteckrohr 3D1BV60X30X3M10/0"
Schraubverbinder für Vierkantrohr; Polyamid 6 schwarz, einteilig
- Für waagerecht hochkant aufliegende Rohre.
- Einteilig gespritzt, mit Bund für seitlichen Rohrabschluss.
- Für Sechskantmuttern STM M10, Edelstahlmuttern STM M10 V2A, Sicherungsmuttern STM M10/985 oder Edelstahl-Sicherungsmuttern DIN 985 M10.
INFO Polyamid trockenschlagzaeh (PA)/Nylon impact modified/Polyamide résistant aux chocs à sec
Anwendungsbeispiel/Example of use/Exemple d'utilisation:
- Rechtwinkliger Anschluss von Traversen oder zur Befestigung von Rollen oder Stelltellern an waagerecht hochkant aufliegenden Rohren.
Anwendungsbeispiel/Example of use/Exemple d'utilisation
Umweltaspekte/Environmental aspects/Aspects écologiques
Produkthinweis(e)
- Befestigungen für Rollen mit Gewindestift in senkrecht stehenden Rechteckrohren Serie VS für Rechteckrohr.
Produktvariante/n - Standard- und Sonderausführungen:
- Montiert mit Edelstahlmuttern STM M10 V2A, Sicherungsmuttern STM M10/985 oder Edelstahl-Sicherungsmuttern DIN 985 M10 - Konditionen auf Anfrage.
- Sonderausführungen und -abmessungen - Konditionen auf Anfrage.
- Montage/Baugruppen-Montage/Sonderverpackung/Konfektionierung auch mit passenden Beistellartikeln oder anderen nicht gelisteten (Gewinde-)Teilen - Konditionen auf Anfrage.
- Sonderfarben ab 700 Stück. Aufpreis in der Regel 10 % auf Standardfarbe Schwarz.
Auftragsbezogene Fertigung. Losgröße ist die Mindestmenge für Sonderfarben (s.o.). Kleinere Mengen sind bei vorhandenem Lagerbestand lieferbar. Bitte fragen Sie bei uns an!
- Für waagerecht hochkant aufliegende Rohre.
- Einteilig gespritzt, mit Bund für seitlichen Rohrabschluss.
- Für Sechskantmuttern STM M10, Edelstahlmuttern STM M10 V2A, Sicherungsmuttern STM M10/985 oder Edelstahl-Sicherungsmuttern DIN 985 M10.
INFO Polyamid trockenschlagzaeh (PA)/Nylon impact modified/Polyamide résistant aux chocs à sec
Anwendungsbeispiel/Example of use/Exemple d'utilisation:
- Rechtwinkliger Anschluss von Traversen oder zur Befestigung von Rollen oder Stelltellern an waagerecht hochkant aufliegenden Rohren.
Anwendungsbeispiel/Example of use/Exemple d'utilisation
Umweltaspekte/Environmental aspects/Aspects écologiques
Produkthinweis(e)
- Befestigungen für Rollen mit Gewindestift in senkrecht stehenden Rechteckrohren Serie VS für Rechteckrohr.
Produktvariante/n - Standard- und Sonderausführungen:
- Montiert mit Edelstahlmuttern STM M10 V2A, Sicherungsmuttern STM M10/985 oder Edelstahl-Sicherungsmuttern DIN 985 M10 - Konditionen auf Anfrage.
- Sonderausführungen und -abmessungen - Konditionen auf Anfrage.
- Montage/Baugruppen-Montage/Sonderverpackung/Konfektionierung auch mit passenden Beistellartikeln oder anderen nicht gelisteten (Gewinde-)Teilen - Konditionen auf Anfrage.
- Sonderfarben ab 700 Stück. Aufpreis in der Regel 10 % auf Standardfarbe Schwarz.
Auftragsbezogene Fertigung. Losgröße ist die Mindestmenge für Sonderfarben (s.o.). Kleinere Mengen sind bei vorhandenem Lagerbestand lieferbar. Bitte fragen Sie bei uns an!
