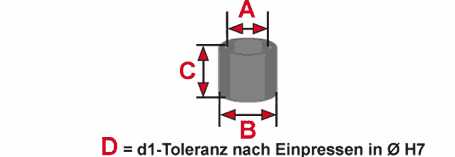

Produktmaße
| A | Innendurchmesser | 30 |
|---|---|---|
| B | Außendurchmesser | 34 |
| C | Höhe | 40 |
| D | d1-Tol. n. Einpress. in Ø H7 | +0,065 +0,195 |
| A | 30 |
|---|---|
| B | 34 |
| C | 40 |
| D | +0,065 +0,195 |
Beispiel, Design kann abweichen
| Anzahl | Preis / 100 | Stückpreis |
|---|---|---|
| Bis 499 |
443,36 €
|
4,43 €
|
| Bis 999 |
380,00 €
|
3,80 €
|
| Bis 2499 |
351,87 €
|
3,52 €
|
| Ab 2500 |
316,67 €
|
3,17 €
|
Verpackungseinheit:
100 Stück
Produktinformationen "Gleitlager ohne Bund LBF30/34X40"
Lagerbuchse; Thermoplast schwarz
- Für Anwendungen, bei denen die elektrische Leitfähigkeit der Lager wichtig ist. Diese Lager sind sehr druckbeständig, im Trockenlauf nur bedingt einsetzbar, können aber unter Öl- und Fettschmierung ihre mechanischen Vorteile voll ausspielen.
Info
Empfohlene Toleranz für den Einbau:
- Aufnahmebohrung H7
- Welle h9
Für Maß „C“ gilt Toleranzfeld h13.
Einseitige 30°-Fase in Abhängigkeit von Maß „A“:
A = Ø 1-6 mm : Fase 0,3 mm
A = Ø 6-12 mm : Fase 0,5 mm
A = Ø 12-30 mm: Fase 0,8 mm
A = Ø > 30 mm : Fase 1,2 mm
- Das Gleitlager ist als Einpressbuchse konstruiert, d.h. erst nach Einpressen in die Aufnahmebohrung stellt sich der Innendurchmesser mit der entsprechenden Toleranz ein.
- Abmessungen nach ISO 3547-1 und Sonderabmessungen.
Mindestbestellmenge: 100 Stück.
Produktvariante/n - Standard- und Sonderausführungen:
- Montage/Baugruppen-Montage/Sonderverpackung/Konfektionierung auch mit passenden Beistellartikeln oder anderen nicht gelisteten Komponenten - Konditionen auf Anfrage.
- Für Anwendungen, bei denen die elektrische Leitfähigkeit der Lager wichtig ist. Diese Lager sind sehr druckbeständig, im Trockenlauf nur bedingt einsetzbar, können aber unter Öl- und Fettschmierung ihre mechanischen Vorteile voll ausspielen.
Info
Empfohlene Toleranz für den Einbau:
- Aufnahmebohrung H7
- Welle h9
Für Maß „C“ gilt Toleranzfeld h13.
Einseitige 30°-Fase in Abhängigkeit von Maß „A“:
A = Ø 1-6 mm : Fase 0,3 mm
A = Ø 6-12 mm : Fase 0,5 mm
A = Ø 12-30 mm: Fase 0,8 mm
A = Ø > 30 mm : Fase 1,2 mm
- Das Gleitlager ist als Einpressbuchse konstruiert, d.h. erst nach Einpressen in die Aufnahmebohrung stellt sich der Innendurchmesser mit der entsprechenden Toleranz ein.
- Abmessungen nach ISO 3547-1 und Sonderabmessungen.
Mindestbestellmenge: 100 Stück.
Produktvariante/n - Standard- und Sonderausführungen:
- Montage/Baugruppen-Montage/Sonderverpackung/Konfektionierung auch mit passenden Beistellartikeln oder anderen nicht gelisteten Komponenten - Konditionen auf Anfrage.
