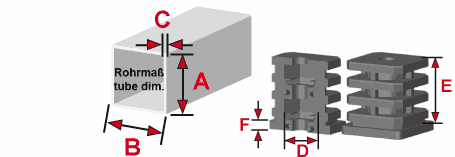

Produktmaße
| A | Rohraußenmaß A | 50 |
|---|---|---|
| B | Rohraußenmaß B | 50 |
| C | Rohrwandstärke | 2 |
| D | für Sechskantmuttern/-schrauben | SW17 |
| E | Einbautiefe | 38,5 |
| F | Bundhöhe | 5 |
| A | 50 |
|---|---|
| B | 50 |
| C | 2 |
| D | SW17 |
| E | 38,5 |
| F | 5 |
Beispiel, Design kann abweichen
Expanderstopfen für Quadratrohr VS50X50X2M10/0
Artikelnummer:
VS50X50X2M10/0
| Rabatte nach Gesamtwarenwert ab: | |
|---|---|
| 130 € | 10 % |
| 260 € | 20 % |
| 520 € | 25 % |
| 1300 € | 33,33 % |
66,66 € / 100 Stück
Produktinformationen "Expanderstopfen für Quadratrohr VS50X50X2M10/0"
Expanderstopfen für Vierkantrohr; Polyamid 6 schwarz einteilig mit Scharnier für Sechskantschrauben oder -muttern
- Zur Aufnahme von Sechskantmuttern DIN 934 oder DIN 985 oder Sechskantschrauben DIN 933.
- Axiale statische Druckbelastbarkeit bei vollständig angezogenem Gewinde: 300 kg.
Diese zweiteiligen Expanderstopfen mit Bund haben konische Kammern für Sechskantmuttern oder -schrauben SW 17. Beim Anziehen des Gewindes wird der Gewindeeinsatz an die Innenwand des Rohres gepresst (Dübeleffekt). Dieser Effekt erfordert ein vollständiges Anziehen des Gewindes.
INFO Polyamid trockenschlagzaeh (PA)/Nylon impact modified/Polyamide résistant aux chocs à sec
Anwendungsbeispiele/Examples of use/Exemples d'utilisation:
- Rollenbefestigung.
- Rohrverlängerung (1 Expander mit Mutter, 1 Expander mit Schraube).
Info
Umweltaspekte/Environmental aspects/Aspects écologiques
Produkthinweis(e):
- Da sich die Expanderwirkung beim Einsatz mit Stelltellern nicht entfaltet, können für diesen Anwendungsfall nicht expandierende Gewindebuchsen der Serie VLS für Quadratrohr eine besser geeignete Alternative sein.
- Expandierende Schraubverbinder ohne Bund (nicht druckbelastbar) 1D1 V Q.
Produktvariante/n - Standard- und Sonderausführungen:
- Montiert mit Sicherungsmuttern DIN 985 oder Edelstahlmuttern DIN 934 oder DIN 985 - Konditionen auf Anfrage.
- Montiert mit Sechskantschrauben DIN 933 - Konditionen auf Anfrage.
- Sonderausführungen und -abmessungen - Konditionen auf Anfrage.
- Ausführungen und Abmessungen mit Polyamid-Gewinde Serie VL für Quadratrohr.
- Nicht expandierende Ausführungen und Abmessungen für/mit Stahlmutter Serie VLS für Quadratrohr.
- Montage/Baugruppen-Montage/Sonderverpackung/Konfektionierung auch mit passenden Beistellartikeln oder anderen nicht gelisteten (Gewinde-)Teilen - Konditionen auf Anfrage.
- Sonderfarben ab 900 Stück. Aufpreis in der Regel 10 % auf Standardfarbe Schwarz.
Auftragsbezogene Fertigung. Losgröße ist die Mindestmenge für Sonderfarben (s.o.). Kleinere Mengen sind bei vorhandenem Lagerbestand lieferbar. Bitte fragen Sie bei uns an!
- Zur Aufnahme von Sechskantmuttern DIN 934 oder DIN 985 oder Sechskantschrauben DIN 933.
- Axiale statische Druckbelastbarkeit bei vollständig angezogenem Gewinde: 300 kg.
Diese zweiteiligen Expanderstopfen mit Bund haben konische Kammern für Sechskantmuttern oder -schrauben SW 17. Beim Anziehen des Gewindes wird der Gewindeeinsatz an die Innenwand des Rohres gepresst (Dübeleffekt). Dieser Effekt erfordert ein vollständiges Anziehen des Gewindes.
INFO Polyamid trockenschlagzaeh (PA)/Nylon impact modified/Polyamide résistant aux chocs à sec
Anwendungsbeispiele/Examples of use/Exemples d'utilisation:
- Rollenbefestigung.
- Rohrverlängerung (1 Expander mit Mutter, 1 Expander mit Schraube).
Info
Umweltaspekte/Environmental aspects/Aspects écologiques
Produkthinweis(e):
- Da sich die Expanderwirkung beim Einsatz mit Stelltellern nicht entfaltet, können für diesen Anwendungsfall nicht expandierende Gewindebuchsen der Serie VLS für Quadratrohr eine besser geeignete Alternative sein.
- Expandierende Schraubverbinder ohne Bund (nicht druckbelastbar) 1D1 V Q.
Produktvariante/n - Standard- und Sonderausführungen:
- Montiert mit Sicherungsmuttern DIN 985 oder Edelstahlmuttern DIN 934 oder DIN 985 - Konditionen auf Anfrage.
- Montiert mit Sechskantschrauben DIN 933 - Konditionen auf Anfrage.
- Sonderausführungen und -abmessungen - Konditionen auf Anfrage.
- Ausführungen und Abmessungen mit Polyamid-Gewinde Serie VL für Quadratrohr.
- Nicht expandierende Ausführungen und Abmessungen für/mit Stahlmutter Serie VLS für Quadratrohr.
- Montage/Baugruppen-Montage/Sonderverpackung/Konfektionierung auch mit passenden Beistellartikeln oder anderen nicht gelisteten (Gewinde-)Teilen - Konditionen auf Anfrage.
- Sonderfarben ab 900 Stück. Aufpreis in der Regel 10 % auf Standardfarbe Schwarz.
Auftragsbezogene Fertigung. Losgröße ist die Mindestmenge für Sonderfarben (s.o.). Kleinere Mengen sind bei vorhandenem Lagerbestand lieferbar. Bitte fragen Sie bei uns an!
