i

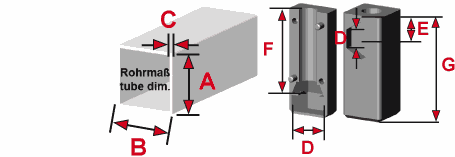

A 20
B 20
C 1,5
D SW10
E 10
F 35
G 42

Beispiel, Design kann abweichen

Schraub-Eckverbinder für Quadratrohr 3D1V20X20M6/0

Schraub-Eckverbinder für Quadratrohr 3D1V20X20M6/0

Artikelnummer: 3D1V20X20M6/0
Rabatte nach Gesamtwarenwert ab:
130 € 10 %
260 € 20 %
520 € 25 %
1300 € 33,33 %
17,77 €/ 100 Stck.
Verpackungseinheit: 1800 Stck.

zzgl. MwSt. zzgl. Versandkosten

Schraub-Eckverbinder für Vierkantrohr; Polyamid 6 schwarz, zweiteilig Produktinformation :... mehr
Produktinformationen "Schraub-Eckverbinder für Quadratrohr 3D1V20X20M6/0"
Schraub-Eckverbinder für Vierkantrohr; Polyamid 6 schwarz, zweiteilig

Produktinformation: Info PDF INFO PA trockenschlagzaeh/Nylon impact modified/Polyamide résistant aux chocs à sec
- Zur Aufnahme von Sechskantmuttern STM M6, STM M6 V2A oder Sechskantschrauben DIN 933 M6.
- Lieferform: Halbschalen mit Loch-/Stiftpassung in loser Schüttung.

Der Verbinder hat in Längsrichtung eine konische Kammer für Sechskantmuttern. Beim Anziehen des Gewindes wird der Verbinder an die Innenwand des Rohres gepresst (Dübeleffekt). So entsteht eine zugbelastbare Verbindung, deren Belastbarkeit in hohem Maße abhängig ist von der Beschaffenheit der Rohre (Toleranzen, Rauheit, Schweißnähte etc.) sowie vom Drehmoment beim Anziehen; wir empfehlen daher Eigenversuche zur Ermittlung der Werte.
INFO PDF Umweltaspekte/Environmental aspects/Aspects écologiques

Anwendungsbeispiele/Examples of use/Exemples d'utilisation:
Info PDF INFO
- Befestigung von Rollen oder Stelltellern an waagerecht aufliegenden Rohren
- rechtwinkliger Anschluss von Traversen
- Rohrverlängerung (1 Verbinder mit Mutter, 1 Verbinder mit Schraube)
- nachträglicher Einbau von Fächern in bereits bestehenden Konstruktionen
- "unsichtbare" Verbindungen.

Produktvariante/n - Standard- und Sonderausführungen:
- Montiert mit Edelstahlmuttern DIN 934 STM M6 V2A oder Sechskantschrauben DIN 933] M6 - Konditionen auf Anfrage.
- Montage/Baugruppen-Montage/Sonderverpackung/Konfektionierung auch mit passenden Beistellartikeln oder anderen nicht gelisteten (Gewinde-)Teilen - Konditionen auf Anfrage.
- Sonderfarben ab 3.500 Stück. Aufpreis in der Regel 10 % auf Standardfarbe Schwarz.

Auftragsbezogene Fertigung. Losgröße ist die Mindestmenge für Sonderfarben (s.o.). Kleinere Mengen sind lieferbar, wenn Lagerbestand vorhanden. Bitte fragen Sie bei uns an!
  • Fragen zum Artikel?
  • Herstellerinformation:

    Hersteller:
    3 D-plastic Hans Kintra GmbH
    Brucknerallee 108, 41236 Mönchengladbach
