i

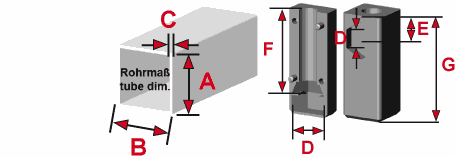

A 20
B 20
C 1,5
D SW13
E 10
F 35
G 42

Beispiel, Design kann abweichen

Schraub-Eckverbinder für Quadratrohr 3D1V20X20M8/0

Schraub-Eckverbinder für Quadratrohr 3D1V20X20M8/0

Artikelnummer: 3D1V20X20M8/0
Rabatte nach Gesamtwarenwert ab:
130 € 10 %
260 € 20 %
520 € 25 %
1300 € 33,33 %
16,15 €/ 100 Stck.
Verpackungseinheit: 2000 Stck.

zzgl. MwSt. zzgl. Versandkosten

Schraub-Eckverbinder für Vierkantrohr; Polyamid 6 schwarz, zweiteilig - Zur Aufnahme von... mehr
Produktinformationen "Schraub-Eckverbinder für Quadratrohr 3D1V20X20M8/0"
Schraub-Eckverbinder für Vierkantrohr; Polyamid 6 schwarz, zweiteilig

- Zur Aufnahme von Sechskantmuttern STM M8, STM M8 V2A oder Sechskantschrauben DIN 933 M8.
- Lieferform: Halbschalen mit Loch-/Stiftpassung in loser Schüttung.

Der Verbinder hat in Längsrichtung eine konische Kammer für Sechskantmuttern. Beim Anziehen des Gewindes wird der Verbinder an die Innenwand des Rohres gepresst (Dübeleffekt). So entsteht eine zugbelastbare Verbindung, deren Belastbarkeit in hohem Maße abhängig ist von der Beschaffenheit der Rohre (Toleranzen, Rauheit, Schweißnähte etc.) sowie vom Drehmoment beim Anziehen; wir empfehlen daher Eigenversuche zur Ermittlung der Werte. Die seitlichen Mutternkammern sind passend für Sechskantmuttern STM M8/439, die Mutternkammer in Längsrichtung ist passend für STM M8.
Info PDF INFO Polyamid trockenschlagzaeh (PA)/Nylon impact modified/Polyamide résistant aux chocs à sec

Anwendungsbeispiele/Examples of use/Exemples d'utilisation:
Info PDF INFO
- Befestigung von Rollen oder Stelltellern an waagerecht aufliegenden Rohren
- rechtwinkliger Anschluss von Traversen
- Rohrverlängerung (1 Verbinder mit Mutter, 1 Verbinder mit Schraube)
- nachträglicher Einbau von Fächern in bereits bestehenden Konstruktionen
- "unsichtbare" Verbindungen.

INFO PDF Umweltaspekte/Environmental aspects/Aspects écologiques

Produktvariante/n - Standard- und Sonderausführungen:
- Montiert mit Edelstahlmuttern STM M8 V2A oder DIN 439, Sechskantschrauben DIN 933 oder DIN 933 V2A M8 in den passenden Mutternkammern - Konditionen auf Anfrage.
- Montage/Baugruppen-Montage/Sonderverpackung/Konfektionierung auch mit passenden Beistellartikeln oder anderen nicht gelisteten (Gewinde-)Teilen - Konditionen auf Anfrage.
- Sonderfarben ab 3.500 Stück. Aufpreis in der Regel 10 % auf Standardfarbe Schwarz.

Auftragsbezogene Fertigung. Losgröße ist die Mindestmenge für Sonderfarben (s.o.). Kleinere Mengen sind bei vorhandenem Lagerbestand lieferbar. Bitte fragen Sie bei uns an!
