i

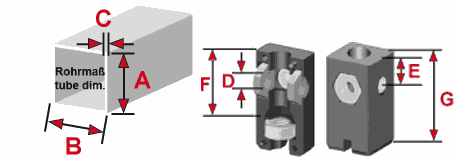

A 25
B 25
C 1,5
D M8
E 12,5
F 30
G 42

Beispiel, Design kann abweichen

Schraub-Eckverbinder für Quadratrohr 3D1V25X25M8/5

Schraub-Eckverbinder für Quadratrohr 3D1V25X25M8/5

Artikelnummer: 3D1V25X25M8/5
Rabatte nach Gesamtwarenwert ab:
130 € 10 %
260 € 20 %
520 € 25 %
1300 € 33,33 %
58,09 €/ 100 Stck.
Verpackungseinheit: 650 Stck.

zzgl. MwSt. zzgl. Versandkosten

Schraub-Eckverbinder für Vierkantrohr; Polyamid 6 schwarz mit glanzverzinktem 5-fach-Stahlgewinde... mehr
Produktinformationen "Schraub-Eckverbinder für Quadratrohr 3D1V25X25M8/5"
Schraub-Eckverbinder für Vierkantrohr; Polyamid 6 schwarz mit glanzverzinktem 5-fach-Stahlgewinde

Produktinformation: Info PDF INFO PA trockenschlagzaeh/Nylon impact modified
Der Verbinder hat in Längsrichtung eine konische Kammer für Sechskantmuttern. Beim Anziehen des Gewindes wird der Verbinder an die Innenwand des Rohres gepresst (Dübeleffekt). So entsteht eine zugbelastbare Verbindung, deren Belastbarkeit in hohem Maße abhängig ist von der Beschaffenheit der Rohre (Toleranzen, Rauheit, Schweißnähte etc.) sowie vom Drehmoment beim Anziehen; wir empfehlen daher Eigenversuche zur Ermittlung der Werte.
Info PDF Umweltaspekte/Environmental aspects

Info PDF INFO
Anwendungsbeispiele:
- Befestigung von Rollen oder Stelltellern an waagerecht aufliegenden Rohren
- rechtwinkliger Anschluss von Traversen
- Rohrverlängerung (1 Verbinder mit Mutter, 1 Verbinder mit Schraube)
- nachträglicher Einbau von Fächern in bereits bestehenden Konstruktionen
- "unsichtbare" Verbindungen.

Produktvariante/n:
- Lieferung mit Edelstahlmuttern.
- Lieferung mit vormontierten Sechskantschrauben DIN 933.
- Sonderfarben ab 2.100 Stück. Aufpreis in der Regel 10 % auf Standardfarbe Schwarz.

Auftragsbezogene Fertigung. Losgröße ist die Mindestmenge für Sonderfarben (s.o.). Kleinere Mengen sind lieferbar, wenn Lagerbestand vorhanden. Bitte fragen Sie bei uns an!
