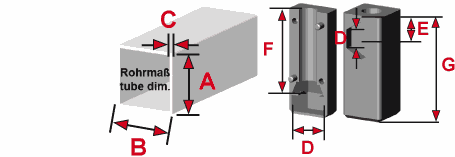

Produktmaße
| A | Rohraußenmaß A | 30 |
|---|---|---|
| B | Rohraußenmaß B | 30 |
| C | Rohrwandstärke | 2 |
| D | für Sechskantmuttern/-schrauben | SW13 |
| E | Weg bis zur 1. Mutternkammer | 15 |
| F | Weg bis zur 2. Mutternkammer | 32 |
| G | Einbautiefe | 42 |
| A | 30 |
|---|---|
| B | 30 |
| C | 2 |
| D | SW13 |
| E | 15 |
| F | 32 |
| G | 42 |
Beispiel, Design kann abweichen
Schraub-Eckverbinder für Quadratrohr 3D1V30X30X2M8/0
Artikelnummer:
3D1V30X30X2M8/0
| Rabatte nach Gesamtwarenwert ab: | |
|---|---|
| 130 € | 10 % |
| 260 € | 20 % |
| 520 € | 25 % |
| 1300 € | 33,33 % |
44,41 € / 100 Stück
Verpackungseinheit:
1000 Stück
Produktinformationen "Schraub-Eckverbinder für Quadratrohr 3D1V30X30X2M8/0"
Schraub-Eckverbinder für Vierkantrohr; Polyamid 6 schwarz, zweiteilig für Sechkantmuttern oder -schrauben
- Zur Aufnahme von Sechskantmuttern STM M8, STM M8 V2A oder Sechskantschrauben DIN 933 M8.
- Lieferform: Halbschalen mit Loch-/Stiftpassung in loser Schüttung.
Der Verbinder hat in Längsrichtung eine konische Kammer für Sechskantmuttern. Beim Anziehen des Gewindes wird der Verbinder an die Innenwand des Rohres gepresst (Dübeleffekt). So entsteht eine zugbelastbare Verbindung, deren Belastbarkeit in hohem Maße abhängig ist von der Beschaffenheit der Rohre (Toleranzen, Rauheit, Schweißnähte etc.) sowie vom Drehmoment beim Anziehen; wir empfehlen daher Eigenversuche zur Ermittlung der Werte.
INFO Polyamid trockenschlagzaeh (PA)/Nylon impact modified/Polyamide résistant aux chocs à sec
Anwendungsbeispiele/Examples of use/Exemples d'utilisation:
Info
- Befestigung von Rollen oder Stelltellern an waagerecht aufliegenden Rohren
- rechtwinkliger Anschluss von Traversen
- Rohrverlängerung (1 Verbinder mit Mutter, 1 Verbinder mit Schraube)
- nachträglicher Einbau von Fächern in bereits bestehenden Konstruktionen
- "unsichtbare" Verbindungen.
Umweltaspekte/Environmental aspects/Aspects écologiques
Produktvariante/n - Standard- und Sonderausführungen:
- Montiert mit Edelstahlmuttern DIN 934 STM M8 V2A, Sicherungsmuttern DIN 985 STM M8/985 oder Edelstahl-Sicherungsmuttern DIN 985 STM M8/985 V2A (DIN 985 ausschließlich in Längsrichtung möglich) oder Sechskantschrauben DIN 933 M8 - Konditionen auf Anfrage.
- Sonderausführungen und -abmessungen - Konditionen auf Anfrage.
- Montage/Baugruppen-Montage/Sonderverpackung/Konfektionierung auch mit passenden Beistellartikeln oder anderen nicht gelisteten (Gewinde-)Teilen - Konditionen auf Anfrage.
- Sonderfarben ab 1.300 Stück. Aufpreis in der Regel 10 % auf Standardfarbe Schwarz.
Auftragsbezogene Fertigung. Losgröße ist die Mindestmenge für Sonderfarben (s.o.). Kleinere Mengen sind bei vorhandenem Lagerbestand lieferbar. Bitte fragen Sie bei uns an!
- Zur Aufnahme von Sechskantmuttern STM M8, STM M8 V2A oder Sechskantschrauben DIN 933 M8.
- Lieferform: Halbschalen mit Loch-/Stiftpassung in loser Schüttung.
Der Verbinder hat in Längsrichtung eine konische Kammer für Sechskantmuttern. Beim Anziehen des Gewindes wird der Verbinder an die Innenwand des Rohres gepresst (Dübeleffekt). So entsteht eine zugbelastbare Verbindung, deren Belastbarkeit in hohem Maße abhängig ist von der Beschaffenheit der Rohre (Toleranzen, Rauheit, Schweißnähte etc.) sowie vom Drehmoment beim Anziehen; wir empfehlen daher Eigenversuche zur Ermittlung der Werte.
INFO Polyamid trockenschlagzaeh (PA)/Nylon impact modified/Polyamide résistant aux chocs à sec
Anwendungsbeispiele/Examples of use/Exemples d'utilisation:
Info
- Befestigung von Rollen oder Stelltellern an waagerecht aufliegenden Rohren
- rechtwinkliger Anschluss von Traversen
- Rohrverlängerung (1 Verbinder mit Mutter, 1 Verbinder mit Schraube)
- nachträglicher Einbau von Fächern in bereits bestehenden Konstruktionen
- "unsichtbare" Verbindungen.
Umweltaspekte/Environmental aspects/Aspects écologiques
Produktvariante/n - Standard- und Sonderausführungen:
- Montiert mit Edelstahlmuttern DIN 934 STM M8 V2A, Sicherungsmuttern DIN 985 STM M8/985 oder Edelstahl-Sicherungsmuttern DIN 985 STM M8/985 V2A (DIN 985 ausschließlich in Längsrichtung möglich) oder Sechskantschrauben DIN 933 M8 - Konditionen auf Anfrage.
- Sonderausführungen und -abmessungen - Konditionen auf Anfrage.
- Montage/Baugruppen-Montage/Sonderverpackung/Konfektionierung auch mit passenden Beistellartikeln oder anderen nicht gelisteten (Gewinde-)Teilen - Konditionen auf Anfrage.
- Sonderfarben ab 1.300 Stück. Aufpreis in der Regel 10 % auf Standardfarbe Schwarz.
Auftragsbezogene Fertigung. Losgröße ist die Mindestmenge für Sonderfarben (s.o.). Kleinere Mengen sind bei vorhandenem Lagerbestand lieferbar. Bitte fragen Sie bei uns an!
