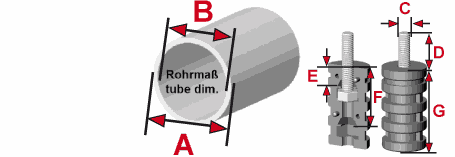

Produktmaße
| A | Rohraußendurchmesser | 20 |
|---|---|---|
| B | Rohrinnendurchmesser | 18 |
| C | Gewindedurchmesser | M8 |
| D | Gewindelänge | 17,5 |
| E | Weg bis zur 1. Mutternkammer | 10 |
| F | Weg bis zur 2. Mutternkammer | 30 |
| G | Gesamtlänge | 42 |
| A | 20 |
|---|---|
| B | 18 |
| C | M8 |
| D | 17,5 |
| E | 10 |
| F | 30 |
| G | 42 |
Beispiel, Design kann abweichen
Expanderverbinder für Rundrohr 1D1R20X1M8X30
Artikelnummer:
1D1R20X1M8X30
| Rabatte nach Gesamtwarenwert ab: | |
|---|---|
| 130 € | 10 % |
| 260 € | 20 % |
| 520 € | 25 % |
| 1300 € | 33,33 % |
29,49 € / 100 Stück
Verpackungseinheit:
800 Stück
Produktinformationen "Expanderverbinder für Rundrohr 1D1R20X1M8X30"
Expanderverbinder für Rundrohr; Polyamid 6 schwarz mit glanzverzinkter Stahlschraube DIN 933 M8x30
Der Sechskant der Schraube befindet sich in einer konischen Kammer dieser zweiteiligen Expanderverbinder ohne Bund. Beim Anziehen des Gewindes wird der Expander an die Innenwand des Rohres gepresst (Dübeleffekt). So entsteht eine zugbelastbare Verbindung, deren Belastbarkeit in hohem Maße abhängig ist von der Beschaffenheit der Rohre (Toleranzen, Rauheit, Schweißnähte etc.) sowie vom Drehmoment beim Anziehen; wir empfehlen daher Eigenversuche zur Ermittlung der Werte.
Stufenbohrungen im Rohr (äußere Bohrung größer als der Durchmesser des Schraubenkopfes, innere Bohrung passend für den Gewindedurchmesser) und Verwendung von Schlitz- oder Innensechskantschrauben ermöglichen hohe Anzugskräfte ohne Verformung des Rohres.
INFO Polyamid trockenschlagzaeh (PA)/Nylon impact modified/Polyamide résistant aux chocs à sec
INFO Stahlkomponenten/Steel components/Composants acier
Anwendungsbeispiele/Examples of use/Exemples d'utilisation:
Info
- rechtwinkliger Anschluss an Traversen
- Rohrverlängerung (1 Expander mit Mutter, 1 Expander mit Schraube)
- nachträglicher Einbau von Fächern in bereits bestehenden Konstruktionen
- häufig de- und remontierte Gestelle
- "unsichtbare" Verbindungen.
Umweltaspekte/Environmental aspects/Aspects écologiques
Produkthinweis(e):
- Expanderstopfen in ähnlicher Bauweise, jedoch mit Bund und somit druckbelastbar Serie RS.
Produktvariante/n - Standard- und Sonderausführungen:
- Montiert mit Edelstahlschrauben DIN 933 M8 - Konditionen auf Anfrage.
- Montiert mit drehbarer Sattel-Distanzhülse Serie DH1D1 - Konditionen auf Anfrage.
- Sonderausführungen und -abmessungen - Konditionen auf Anfrage.
- Montage/Baugruppen-Montage/Sonderverpackung/Konfektionierung auch mit passenden Beistellartikeln oder anderen nicht gelisteten (Gewinde-)Teilen - Konditionen auf Anfrage.
- Sonderfarben ab 3.500 Stück. Aufpreis in der Regel 10 % auf Standardfarbe Schwarz.
Der Sechskant der Schraube befindet sich in einer konischen Kammer dieser zweiteiligen Expanderverbinder ohne Bund. Beim Anziehen des Gewindes wird der Expander an die Innenwand des Rohres gepresst (Dübeleffekt). So entsteht eine zugbelastbare Verbindung, deren Belastbarkeit in hohem Maße abhängig ist von der Beschaffenheit der Rohre (Toleranzen, Rauheit, Schweißnähte etc.) sowie vom Drehmoment beim Anziehen; wir empfehlen daher Eigenversuche zur Ermittlung der Werte.
Stufenbohrungen im Rohr (äußere Bohrung größer als der Durchmesser des Schraubenkopfes, innere Bohrung passend für den Gewindedurchmesser) und Verwendung von Schlitz- oder Innensechskantschrauben ermöglichen hohe Anzugskräfte ohne Verformung des Rohres.
INFO Polyamid trockenschlagzaeh (PA)/Nylon impact modified/Polyamide résistant aux chocs à sec
INFO Stahlkomponenten/Steel components/Composants acier
Anwendungsbeispiele/Examples of use/Exemples d'utilisation:
Info
- rechtwinkliger Anschluss an Traversen
- Rohrverlängerung (1 Expander mit Mutter, 1 Expander mit Schraube)
- nachträglicher Einbau von Fächern in bereits bestehenden Konstruktionen
- häufig de- und remontierte Gestelle
- "unsichtbare" Verbindungen.
Umweltaspekte/Environmental aspects/Aspects écologiques
Produkthinweis(e):
- Expanderstopfen in ähnlicher Bauweise, jedoch mit Bund und somit druckbelastbar Serie RS.
Produktvariante/n - Standard- und Sonderausführungen:
- Montiert mit Edelstahlschrauben DIN 933 M8 - Konditionen auf Anfrage.
- Montiert mit drehbarer Sattel-Distanzhülse Serie DH1D1 - Konditionen auf Anfrage.
- Sonderausführungen und -abmessungen - Konditionen auf Anfrage.
- Montage/Baugruppen-Montage/Sonderverpackung/Konfektionierung auch mit passenden Beistellartikeln oder anderen nicht gelisteten (Gewinde-)Teilen - Konditionen auf Anfrage.
- Sonderfarben ab 3.500 Stück. Aufpreis in der Regel 10 % auf Standardfarbe Schwarz.
