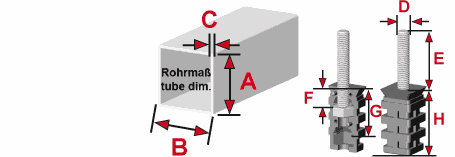

Produktmaße
| A | Rohraußenmaß A | 30 |
|---|---|---|
| B | Rohraußenmaß B | 30 |
| C | Rohrwandstärke | 2 |
| D | Gewindedurchmesser | M10 |
| E | Gewindelänge | 17,5 |
| F | Weg bis zur 1. Mutternkammer | 10 |
| G | Weg bis zur 2. Mutternkammer | 30 |
| H | Gesamtlänge | 41 |
| A | 30 |
|---|---|
| B | 30 |
| C | 2 |
| D | M10 |
| E | 17,5 |
| F | 10 |
| G | 30 |
| H | 41 |
Beispiel, Design kann abweichen
Expanderverbinder für Quadratrohr 1D1V30X30X2M10X30
Artikelnummer:
1D1V30X30X2M10X30
| Rabatte nach Gesamtwarenwert ab: | |
|---|---|
| 130 € | 10 % |
| 260 € | 20 % |
| 520 € | 25 % |
| 1300 € | 33,33 % |
61,50 € / 100 Stück
Verpackungseinheit:
300 Stück
Produktinformationen "Expanderverbinder für Quadratrohr 1D1V30X30X2M10X30"
Expanderverbinder für Vierkantrohr; Polyamid 6 schwarz mit glanzverzinkter Stahlschraube DIN 933 M10x30
Der Sechskant der Schraube befindet sich in einer konischen Kammer dieser zweiteiligen Expanderverbinder ohne Bund. Beim Anziehen des Gewindes wird der Expander an die Innenwand des Rohres gepresst (Dübeleffekt). So entsteht eine zugbelastbare Verbindung, deren Belastbarkeit in hohem Maße abhängig ist von der Beschaffenheit der Rohre (Toleranzen, Rauheit, Schweißnähte etc.) sowie vom Drehmoment beim Anziehen; wir empfehlen daher Eigenversuche zur Ermittlung der Werte.
Stufenbohrungen im Rohr (äußere Bohrung größer als der Durchmesser des Schraubenkopfes, innere Bohrung passend für den Gewindedurchmesser) und Verwendung von Schlitz- oder Innensechskantschrauben ermöglichen hohe Anzugskräfte ohne Verformung des Rohres.
INFO Polyamid trockenschlagzaeh (PA)/Nylon impact modified/Polyamide résistant aux chocs à sec
INFO Stahlkomponenten/Steel components/Composants acier
Anwendungsbeispiele/Examples of use/Exemples d'utilisation:
Info
- rechtwinkliger Anschluss an Traversen
- Rohrverlängerung (1 Expander mit Mutter, 1 Expander mit Schraube)
- nachträglicher Einbau von Fächern in bereits bestehenden Konstruktionen
- häufig de- und remontierte Gestelle
- "unsichtbare" Verbindungen.
Umweltaspekte/Environmental aspects/Aspects écologiques
Produkthinweis(e):
- Die Expander können angeschlossen werden an Gelenkverbinder mit passendem Gewindedurchmesser und ermöglichen so eine Verbindung von Rohren mit unterschiedlichen Querschnitten und Abmessungen.
- Expanderstopfen in ähnlicher Bauweise, jedoch mit Bund und somit druckbelastbar Serie VS für Quadratrohr.
Produktvariante/n - Standard- und Sonderausführungen:
- Montiert mit Edelstahlschrauben DIN 933 M10 - Konditionen auf Anfrage.
- Sonderausführungen und -abmessungen - Konditionen auf Anfrage.
- Montage/Baugruppen-Montage/Sonderverpackung/Konfektionierung auch mit passenden Beistellartikeln oder anderen nicht gelisteten (Gewinde-)Teilen - Konditionen auf Anfrage.
- Sonderfarben ab 1.400 Stück. Aufpreis in der Regel 10 % auf Standardfarbe Schwarz.
Der Sechskant der Schraube befindet sich in einer konischen Kammer dieser zweiteiligen Expanderverbinder ohne Bund. Beim Anziehen des Gewindes wird der Expander an die Innenwand des Rohres gepresst (Dübeleffekt). So entsteht eine zugbelastbare Verbindung, deren Belastbarkeit in hohem Maße abhängig ist von der Beschaffenheit der Rohre (Toleranzen, Rauheit, Schweißnähte etc.) sowie vom Drehmoment beim Anziehen; wir empfehlen daher Eigenversuche zur Ermittlung der Werte.
Stufenbohrungen im Rohr (äußere Bohrung größer als der Durchmesser des Schraubenkopfes, innere Bohrung passend für den Gewindedurchmesser) und Verwendung von Schlitz- oder Innensechskantschrauben ermöglichen hohe Anzugskräfte ohne Verformung des Rohres.
INFO Polyamid trockenschlagzaeh (PA)/Nylon impact modified/Polyamide résistant aux chocs à sec
INFO Stahlkomponenten/Steel components/Composants acier
Anwendungsbeispiele/Examples of use/Exemples d'utilisation:
Info
- rechtwinkliger Anschluss an Traversen
- Rohrverlängerung (1 Expander mit Mutter, 1 Expander mit Schraube)
- nachträglicher Einbau von Fächern in bereits bestehenden Konstruktionen
- häufig de- und remontierte Gestelle
- "unsichtbare" Verbindungen.
Umweltaspekte/Environmental aspects/Aspects écologiques
Produkthinweis(e):
- Die Expander können angeschlossen werden an Gelenkverbinder mit passendem Gewindedurchmesser und ermöglichen so eine Verbindung von Rohren mit unterschiedlichen Querschnitten und Abmessungen.
- Expanderstopfen in ähnlicher Bauweise, jedoch mit Bund und somit druckbelastbar Serie VS für Quadratrohr.
Produktvariante/n - Standard- und Sonderausführungen:
- Montiert mit Edelstahlschrauben DIN 933 M10 - Konditionen auf Anfrage.
- Sonderausführungen und -abmessungen - Konditionen auf Anfrage.
- Montage/Baugruppen-Montage/Sonderverpackung/Konfektionierung auch mit passenden Beistellartikeln oder anderen nicht gelisteten (Gewinde-)Teilen - Konditionen auf Anfrage.
- Sonderfarben ab 1.400 Stück. Aufpreis in der Regel 10 % auf Standardfarbe Schwarz.
