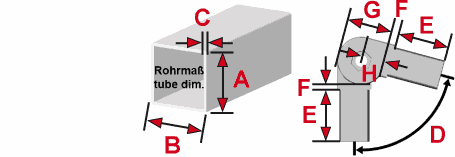

Produktmaße
| A | Rohraußenmaß A | 20 |
|---|---|---|
| B | Rohraußenmaß B | 20 |
| C | Rohrwandstärke | 1,5 |
| D | Verstellbereich | 0-190° |
| E | Zapfen- bzw. Schaftlänge | 42 |
| F | Länge Anschlusszapfen | 5 |
| G | Kopfdurchmesser | 40 |
| H | Stichmaß Mitte Bohrung | 20 |
| A | 20 |
|---|---|
| B | 20 |
| C | 1,5 |
| D | 0-190° |
| E | 42 |
| F | 5 |
| G | 40 |
| H | 20 |
Beispiel, Design kann abweichen
Gelenkverbinder für Quadratrohr Typ 3D4 3D4V20K/GELENK/180° R7035
Artikelnummer:
3D4V20K/GELENK/180° R7035
| Rabatte nach Gesamtwarenwert ab: | |
|---|---|
| 130 € | 10 % |
| 260 € | 20 % |
| 520 € | 25 % |
| 1300 € | 33,33 % |
351,48 € / 100 Stück
Verpackungseinheit:
100 Stück
Produktinformationen "Gelenkverbinder für Quadratrohr Typ 3D4 3D4V20K/GELENK/180° R7035"
3-dimensionaler 4-Wege-Steckverbinder mit Gelenk für Vierkantrohr; Polyamid 6 ähnlich Lichtgrau RAL 7035 (100522) mit 1 x DIN 933 M6X60 ZN, 1 x 1D1V20X20X1.5M6/0, 1 x 1D1V20X20X1.5M6/1
- Die in der Abbildung waagerechten Verbinderzapfen sind so ausgelegt, dass sie bei maßhaltigen Profilen in der Regel ohne Werkzeug montiert werden können.
- Der angegebene Verstellbereich kann in der Waagerechten lt. Abbildung stufenlos eingestellt werden. Die senkrechten Expanderverbinder sind um ihre eigene Achse dreh-, jedoch nicht zu den waagerechten Zapfen hin kippbar.
- Lieferform: Komplett montiert.
- In den waagerechten Zapfen befinden sich Kammern SW10, in die bei Bedarf Sechskantmuttern (nicht im Standard-Lieferumfang enthalten) eingelegt werden können, um die Zapfen im Rohr zu fixieren.
- Das Maß "E" bezieht sich auf die Länge der Expanderverbinder. Die Zapfen des eigentlichen Gelenks haben eine Länge von 34 mm.
INFO Polyamid trockenschlagzaeh (PA)/Nylon impact modified/Polyamide résistant aux chocs à sec
INFO Stahlkomponenten/Steel components/Composants acier
Info
Umweltaspekte/Environmental aspects/Aspects écologiques
- Auch in unvollständigen Verpackungseinheiten ohne Mehrkosten lieferbar.
Produkthinweis(e):
- Passende Aluminiumprofile: R V20 SI und R V20 BLANK.
- Bei Austausch der Expanderverbinder gegen eine andere Abmessung M6 Serie 1D1 ist auch ein Anschluss an Rohre mit abweichenden Abmessungen und Formen möglich.
Produktvariante/n - Standard- und Sonderausführungen:
- Sonderausführungen und -abmessungen - Konditionen auf Anfrage.
- Montage/Baugruppen-Montage/Sonderverpackung/Konfektionierung auch mit passenden Beistellartikeln oder anderen nicht gelisteten (Gewinde-)Teilen - Konditionen auf Anfrage.
- Sonderfarben ab 500 Stück. Aufpreis in der Regel 10 % auf Standardfarbe Schwarz.
- Die in der Abbildung waagerechten Verbinderzapfen sind so ausgelegt, dass sie bei maßhaltigen Profilen in der Regel ohne Werkzeug montiert werden können.
- Der angegebene Verstellbereich kann in der Waagerechten lt. Abbildung stufenlos eingestellt werden. Die senkrechten Expanderverbinder sind um ihre eigene Achse dreh-, jedoch nicht zu den waagerechten Zapfen hin kippbar.
- Lieferform: Komplett montiert.
- In den waagerechten Zapfen befinden sich Kammern SW10, in die bei Bedarf Sechskantmuttern (nicht im Standard-Lieferumfang enthalten) eingelegt werden können, um die Zapfen im Rohr zu fixieren.
- Das Maß "E" bezieht sich auf die Länge der Expanderverbinder. Die Zapfen des eigentlichen Gelenks haben eine Länge von 34 mm.
INFO Polyamid trockenschlagzaeh (PA)/Nylon impact modified/Polyamide résistant aux chocs à sec
INFO Stahlkomponenten/Steel components/Composants acier
Info
Umweltaspekte/Environmental aspects/Aspects écologiques
- Auch in unvollständigen Verpackungseinheiten ohne Mehrkosten lieferbar.
Produkthinweis(e):
- Passende Aluminiumprofile: R V20 SI und R V20 BLANK.
- Bei Austausch der Expanderverbinder gegen eine andere Abmessung M6 Serie 1D1 ist auch ein Anschluss an Rohre mit abweichenden Abmessungen und Formen möglich.
Produktvariante/n - Standard- und Sonderausführungen:
- Sonderausführungen und -abmessungen - Konditionen auf Anfrage.
- Montage/Baugruppen-Montage/Sonderverpackung/Konfektionierung auch mit passenden Beistellartikeln oder anderen nicht gelisteten (Gewinde-)Teilen - Konditionen auf Anfrage.
- Sonderfarben ab 500 Stück. Aufpreis in der Regel 10 % auf Standardfarbe Schwarz.
