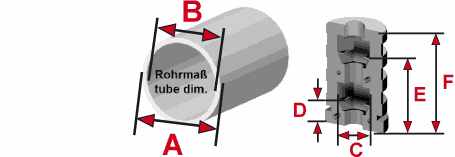

Produktmaße
| A | Rohraußendurchmesser | 20 |
|---|---|---|
| B | Rohrinnendurchmesser | 17 |
| C | für Sechskantmuttern/-schrauben | SW10 |
| D | Weg bis zur 1. Mutternkammer | 12 |
| E | Weg bis zur 2. Mutternkammer | 32 |
| F | Gesamtlänge | 42 |
| A | 20 |
|---|---|
| B | 17 |
| C | SW10 |
| D | 12 |
| E | 32 |
| F | 42 |
Beispiel, Design kann abweichen
Expanderverbinder für Rundrohr 1D1R20X1.5M6/0
Artikelnummer:
1D1R20X1.5M6/0
| Rabatte nach Gesamtwarenwert ab: | |
|---|---|
| 130 € | 10 % |
| 260 € | 20 % |
| 520 € | 25 % |
| 1300 € | 33,33 % |
18,58 € / 100 Stück
Verpackungseinheit:
2500 Stück
Produktinformationen "Expanderverbinder für Rundrohr 1D1R20X1.5M6/0"
Expanderverbinder für Rundrohr; Polyamid 6 schwarz zweiteilig für Sechskantschrauben oder -muttern
- Zur Aufnahme von Sechskantmuttern STM M6, STM M6 V2A, STM M6/985 oder Sechskantschrauben DIN 933 M6.
- Lieferform: Halbschalen mit Loch-/Stiftpassung in loser Schüttung.
Diese zweiteiligen Expanderverbinder ohne Bund haben konische Kammern für Sechskantmuttern oder -schrauben SW 10. Beim Anziehen des Gewindes wird der Verbinder an die Innenwand des Rohres gepresst (Dübeleffekt). So entsteht eine zugbelastbare Verbindung, deren Belastbarkeit in hohem Maße abhängig ist von der Beschaffenheit der Rohre (Toleranzen, Rauheit, Schweißnähte etc.) sowie vom Drehmoment beim Anziehen; wir empfehlen daher Eigenversuche zur Ermittlung der Werte.
Stufenbohrungen im Rohr (äußere Bohrung größer als der Durchmesser des Schraubenkopfes, innere Bohrung passend für den Gewindedurchmesser) und Verwendung von Schlitz- oder Innensechskantschrauben ermöglichen hohe Anzugskräfte ohne Verformung des Rohres.
INFO Polyamid trockenschlagzaeh (PA)/Nylon impact modified/Polyamide résistant aux chocs à sec
Anwendungsbeispiele/Examples of use/Exemples d'utilisation:
Info
- rechtwinkliger Anschluss an Traversen
- Rohrverlängerung (1 Expander mit Mutter, 1 Expander mit Schraube)
- nachträglicher Einbau von Fächern in bereits bestehenden Konstruktionen
- häufig de- und remontierte Gestelle
- "unsichtbare" Verbindungen.
Umweltaspekte/Environmental aspects/Aspects écologiques
Produkthinweis(e):
- Die Expander können angeschlossen werden an Gelenkverbinder mit passendem Gewindedurchmesser und ermöglichen so eine Verbindung von Rohren mit unterschiedlichen Querschnitten und Abmessungen.
- Expanderstopfen in ähnlicher Bauweise, jedoch mit Bund und somit druckbelastbar Serie RS.
Produktvariante/n - Standard- und Sonderausführungen:
- Montiert mit Edelstahlmuttern STM M6 V2A, Sicherungsmuttern DIN 985 STM M6/985 oder Sechskantschrauben DIN 933 M6 - Konditionen auf Anfrage.
- Sonderausführungen und -abmessungen - Konditionen auf Anfrage.
- Montage/Baugruppen-Montage/Sonderverpackung/Konfektionierung auch mit passenden Beistellartikeln oder anderen nicht gelisteten (Gewinde-)Teilen - Konditionen auf Anfrage.
- Sonderfarben ab 3.000 Stück. Aufpreis in der Regel 10 % auf Standardfarbe Schwarz.
- Zur Aufnahme von Sechskantmuttern STM M6, STM M6 V2A, STM M6/985 oder Sechskantschrauben DIN 933 M6.
- Lieferform: Halbschalen mit Loch-/Stiftpassung in loser Schüttung.
Diese zweiteiligen Expanderverbinder ohne Bund haben konische Kammern für Sechskantmuttern oder -schrauben SW 10. Beim Anziehen des Gewindes wird der Verbinder an die Innenwand des Rohres gepresst (Dübeleffekt). So entsteht eine zugbelastbare Verbindung, deren Belastbarkeit in hohem Maße abhängig ist von der Beschaffenheit der Rohre (Toleranzen, Rauheit, Schweißnähte etc.) sowie vom Drehmoment beim Anziehen; wir empfehlen daher Eigenversuche zur Ermittlung der Werte.
Stufenbohrungen im Rohr (äußere Bohrung größer als der Durchmesser des Schraubenkopfes, innere Bohrung passend für den Gewindedurchmesser) und Verwendung von Schlitz- oder Innensechskantschrauben ermöglichen hohe Anzugskräfte ohne Verformung des Rohres.
INFO Polyamid trockenschlagzaeh (PA)/Nylon impact modified/Polyamide résistant aux chocs à sec
Anwendungsbeispiele/Examples of use/Exemples d'utilisation:
Info
- rechtwinkliger Anschluss an Traversen
- Rohrverlängerung (1 Expander mit Mutter, 1 Expander mit Schraube)
- nachträglicher Einbau von Fächern in bereits bestehenden Konstruktionen
- häufig de- und remontierte Gestelle
- "unsichtbare" Verbindungen.
Umweltaspekte/Environmental aspects/Aspects écologiques
Produkthinweis(e):
- Die Expander können angeschlossen werden an Gelenkverbinder mit passendem Gewindedurchmesser und ermöglichen so eine Verbindung von Rohren mit unterschiedlichen Querschnitten und Abmessungen.
- Expanderstopfen in ähnlicher Bauweise, jedoch mit Bund und somit druckbelastbar Serie RS.
Produktvariante/n - Standard- und Sonderausführungen:
- Montiert mit Edelstahlmuttern STM M6 V2A, Sicherungsmuttern DIN 985 STM M6/985 oder Sechskantschrauben DIN 933 M6 - Konditionen auf Anfrage.
- Sonderausführungen und -abmessungen - Konditionen auf Anfrage.
- Montage/Baugruppen-Montage/Sonderverpackung/Konfektionierung auch mit passenden Beistellartikeln oder anderen nicht gelisteten (Gewinde-)Teilen - Konditionen auf Anfrage.
- Sonderfarben ab 3.000 Stück. Aufpreis in der Regel 10 % auf Standardfarbe Schwarz.
