Expanderverbinder für Rechteckrohr 1D1V30X20X2M6/1

Expanderverbinder für Vierkantrohr; Polyamid 6 schwarz mit glanzverzinktem Stahlgewinde

Produktinformation: INFO PA trockenschlagzaeh/Nylon impact modified/Polyamide résistant aux chocs à sec INFO Stahlkomponenten/Steel components/Composants acier

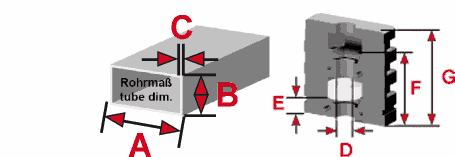

Diese zweiteiligen Expanderverbinder ohne Bund haben konische Kammern für Sechskantmuttern oder -schrauben. Beim Anziehen des Gewindes wird der Verbinder an die Innenwand des Rohres gepresst (Dübeleffekt). So entsteht eine zugbelastbare Verbindung, deren Belastbarkeit in hohem Maße abhängig ist von der Beschaffenheit der Rohre (Toleranzen, Rauheit, Schweißnähte etc.) sowie vom Drehmoment beim Anziehen; wir empfehlen daher Eigenversuche zur Ermittlung der Werte.

Stufenbohrungen im Rohr (äußere Bohrung größer als der Durchmesser des Schraubenkopfes, innere Bohrung passend für den Gewindedurchmesser) und Verwendung von Schlitz- oder Innensechskantschrauben ermöglichen hohe Anzugskräfte ohne Verformung des Rohres.
Umweltaspekte/Environmental aspects/Aspects écologiques

INFO
Anwendungsbeispiele/Examples of use/Exemples d'utilisation:
- rechtwinkliger Anschluss an Traversen
- Rohrverlängerung (1 Expander mit Mutter, 1 Expander mit Schraube)
- nachträglicher Einbau von Fächern in bereits bestehenden Konstruktionen
- häufig de- und remontierte Gestelle
- "unsichtbare" Verbindungen.

Produkthinweis(e):
- Die Expander können angeschlossen werden an Gelenkverbinder mit passendem Gewindedurchmesser und ermöglichen so eine Verbindung von Rohren mit unterschiedlichen Querschnitten und Abmessungen.
- Expanderstopfen in ähnlicher Bauweise, jedoch mit Bund und somit druckbelastbar Serie VS für Rechteckrohr.

Produktvariante/n - Konditionen auf Anfrage:
- Montiert mit Edelstahlmuttern DIN 934 STM M6 V2A.
- Montiert mit Sechskantschrauben DIN 933 M6.
- Sonderfarben ab 1.500 Stück. Aufpreis in der Regel 10 % auf Standardfarbe Schwarz.
