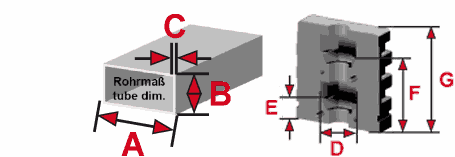

i
A 50
B 30
C 2
D SW17
E 8
F 25
G 43

Beispiel, Design kann abweichen

Expanderverbinder für Rechteckrohr 1D1V50X30X2M10/0

Expanderverbinder für Rechteckrohr 1D1V50X30X2M10/0

Artikelnummer: 1D1V50X30X2M10/0
Rabatte nach Gesamtwarenwert ab:
130 € 10 %
260 € 20 %
520 € 25 %
1300 € 33,33 %
72,62 €/ 100 Stck.
Verpackungseinheit: 500 Stck.

zzgl. MwSt. zzgl. Versandkosten

Expanderverbinder für Vierkantrohr; Polyamid 6 schwarz - Zur Aufnahme von Sechskantmuttern STM... mehr
Produktinformationen "Expanderverbinder für Rechteckrohr 1D1V50X30X2M10/0"
Expanderverbinder für Vierkantrohr; Polyamid 6 schwarz

- Zur Aufnahme von Sechskantmuttern STM M10, Edelstahlmuttern STM M10 V2A, Sicherungsmuttern DIN 985 STM M10/985 oder Sechskantschrauben DIN 933 M10.
- Lieferform: Halbschalen mit Loch-/Stiftpassung in loser Schüttung.

Diese zweiteiligen Expanderverbinder ohne Bund haben konische Kammern für Sechskantmuttern oder -schrauben SW 17. Beim Anziehen des Gewindes wird der Verbinder an die Innenwand des Rohres gepresst (Dübeleffekt). So entsteht eine zugbelastbare Verbindung, deren Belastbarkeit in hohem Maße abhängig ist von der Beschaffenheit der Rohre (Toleranzen, Rauheit, Schweißnähte etc.) sowie vom Drehmoment beim Anziehen; wir empfehlen daher Eigenversuche zur Ermittlung der Werte.

Stufenbohrungen im Rohr (äußere Bohrung größer als der Durchmesser des Schraubenkopfes, innere Bohrung passend für den Gewindedurchmesser) und Verwendung von Schlitz- oder Innensechskantschrauben ermöglichen hohe Anzugskräfte ohne Verformung des Rohres.
Info PDF INFO Polyamid trockenschlagzaeh (PA)/Nylon impact modified/Polyamide résistant aux chocs à sec

Anwendungsbeispiele/Examples of use/Exemples d'utilisation:
Info PDF INFO
- rechtwinkliger Anschluss an Traversen
- Rohrverlängerung (1 Expander mit Mutter, 1 Expander mit Schraube)
- nachträglicher Einbau von Fächern in bereits bestehenden Konstruktionen
- häufig de- und remontierte Gestelle
- "unsichtbare" Verbindungen.

INFO PDF Umweltaspekte/Environmental aspects/Aspects écologiques

Produkthinweis(e):
- Die Expander können angeschlossen werden an Gelenkverbinder mit passendem Gewindedurchmesser und ermöglichen so eine Verbindung von Rohren mit unterschiedlichen Querschnitten und Abmessungen.
- Expanderstopfen in ähnlicher Bauweise, jedoch mit Bund und somit druckbelastbar Serie VS für Rechteckrohr.

Produktvariante/n - Standard- und Sonderausführungen:
- Montiert mit Edelstahlmuttern STM M10 V2A, Sicherungsmuttern DIN 985 STM M10/985 oder Sechskantschrauben DIN 933 M10 - Konditionen auf Anfrage.
- Montage/Baugruppen-Montage/Sonderverpackung/Konfektionierung auch mit passenden Beistellartikeln oder anderen nicht gelisteten (Gewinde-)Teilen - Konditionen auf Anfrage.
- Sonderfarben ab 800 Stück. Aufpreis in der Regel 10 % auf Standardfarbe Schwarz.
  • Fragen zum Artikel?
  • Herstellerinformation:

    Hersteller:
    3 D-plastic Hans Kintra GmbH
    Brucknerallee 108, 41236 Mönchengladbach
    www.3d-plastic.eu
    shop@3d-plastic.eu

    Verantwortliche Person:
    Dana Kintra
    3 D-plastic Hans Kintra GmbH
    Brucknerallee 108, 41236 Mönchengladbach
    www.3d-plastic.eu
    shop@3d-plastic.eu
