Steckverbinder für Quadratrohr Typ 3D3 3D3V25KS/M10 RAL9006

3-dimensionaler 3-Wege-Steckverbinder für Vierkantrohr; Polyamid 6 ähnlich Weißaluminium RAL 9006 (UN 0704) mit Stahlkern V15x15 und Gewinde M10

- Zweiteilig, montiert mit geschweißtem Stahlkern aus Vierkantrohr V15x15x1,5 mm St 37 nach EN 10305-5 (DIN 2395) - für hohe statische Belastung.
- Kantenlänge Verbinderwürfel: ca. 25 mm.
- Gewinde geschnitten durch beide Wandungen des Stahlkerns und einen montierten Block aus glasfaserverstärktem Polyamid 6.
- Für Montage von Rollen, Stelltellern etc.
- Die Farbgebung entspricht nicht dem Aussehen der Oberfläche blanker oder silberfarbig eloxierter Aluminiumprofile.
- Wegen des Fließverhaltens von Metallic-Farbkonzentraten sind Oberflächenfehler (Farbschlieren, Fließnähte) zu erwarten.
INFO Polyamid trockenschlagzaeh (PA)/Nylon impact modified/Polyamide résistant aux chocs à sec

INFO Stahlkomponenten/Steel components/Composants acier

Montagehinweise

Belastbarkeit/Load capacity/Capacité de charge

Umweltaspekte/Environmental aspects/Aspects écologiques

Produkthinweis(e):

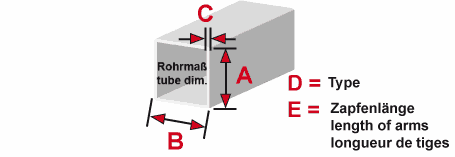

- Passende Profile: Alu-Profile V25x25x1,5 mm.

Produktvariante/n - Standard- und Sonderausführungen:
- Serie V25KS: Polyamid schwarz mit Stahlkern - für hohe statische Belastung.
- Serie V25KS RAL7035: Polyamid grau mit glanzverzinktem Stahlkern - für hohe statische Belastung in feuchtwarmer Umgebung.
- Serie V25KS ZN: Polyamid schwarz mit glanzverzinktem Stahlkern - für hohe statische Belastung in feuchtwarmer Umgebung.
- Serie V25KS ZN RAL7035: Polyamid grau mit glanzverzinktem Stahlkern - für hohe statische Belastung in feuchtwarmer Umgebung.
- Serie V25KS ZN RAL9006: Polyamid silbermetallic mit glanzverzinktem Stahlkern - für hohe statische Belastung in feuchtwarmer Umgebung.
- Serie V25KS V2A: Polyamid schwarz mit Edelstahlkern - für hohe statische Belastung in klimatisch besonders aggressiver Umgebung.
- Serie V25K: Polyamid schwarz, zweiteilig, mit Stahlkern nachrüstbar - für mittlere statische Belastung.
- Serie V25x1.5MK: Polyamid mit und ohne Glasfaser - nicht mit Stahlkern nachrüstbar - für mittlere statische Belastung.
- Serie V25x1.5MK RAL7035: Polyamid grau, nicht mit Stahlkern nachrüstbar - für mittlere statische Belastung.
- Serie V25x1.5MK GF RAL7035: Polyamid grau mit Glasfaser- nicht mit Stahlkern nachrüstbar - für mittlere statische Belastung.
- Serie V25x1.5MK RAL9006: Polyamid sibermetallic, nicht mit Stahlkern nachrüstbar - für mittlere statische Belastung.
- Serie V25x1.5MK GF RAL9006: Polyamid silbermetallic mit Glasfaser- nicht mit Stahlkern nachrüstbar - für mittlere statische Belastung.
- Serie V25K/GELENK: Polyamid schwarz mit variablem Verstellbereich.
- Serie V25K für Vielecke: Polyamid schwarz für gleichwinklige 3-, 6- und 8-Ecke.
- Serie 1D2V: Rohrverlängerungen mit und ohne Stahlkern.
- Sonderausführungen und -abmessungen - Konditionen auf Anfrage.
- Montage/Baugruppen-Montage/Sonderverpackung/Konfektionierung auch mit passenden Beistellartikeln oder anderen nicht gelisteten (Gewinde-)Teilen - Konditionen auf Anfrage.
- Sonderfarben ab 600 Stück. Aufpreis in der Regel 10 % auf Standardfarbe Schwarz.

Auftragsbezogene Fertigung. Losgröße ist die Mindestmenge für Sonderfarben (s.o.). Kleinere Mengen sind bei vorhandenem Lagerbestand lieferbar. Bitte fragen Sie bei uns an!
