i

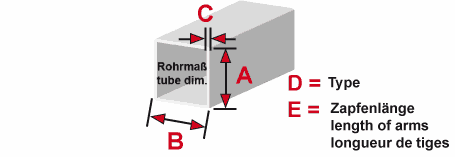

A 25
B 25
C 1,5
D L +1 (Winkel mit Abgang)
E 48

Beispiel, Design kann abweichen

Steckverbinder für Quadratrohr Typ 3D3 3D3V25KS/M8 RAL9006

Steckverbinder für Quadratrohr Typ 3D3 3D3V25KS/M10 ZN RAL9006

Artikelnummer: 3D3V25KS/M10 ZN RAL9006
Rabatte nach Gesamtwarenwert ab:
130 € 10 %
260 € 20 %
520 € 25 %
1300 € 33,33 %
451,34 €/ 100 Stck.
Verpackungseinheit: 125 Stck.

zzgl. MwSt. zzgl. Versandkosten

3-dimensionaler 3-Wege-Steckverbinder für Vierkantrohr; Polyamid 6 ähnlich Weißaluminium RAL 9006... mehr
Produktinformationen "Steckverbinder für Quadratrohr Typ 3D3 3D3V25KS/M10 ZN RAL9006"
3-dimensionaler 3-Wege-Steckverbinder für Vierkantrohr; Polyamid 6 ähnlich Weißaluminium RAL 9006 (UN 0704) mit Stahlkern V15x15, glanzverzinkt + Gewinde M10

Produktinformation: Info PDF INFO PA trockenschlagzaeh/Nylon impact modified/Polyamide résistant aux chocs à sec Stahlkomponenten.pdfINFO Stahlkomponenten/Steel components/Composants acier
- Zweiteilig, montiert mit geschweißtem glanzverzinkten Stahlkern aus Vierkantrohr V15x15x1,5 mm St 37 nach EN 10305-5 (DIN 2395) - für hohe statische Belastung.
- Glanzverzinkung 8-12 µ nach EN 12329:2000 (Fe/Zn8-12/B).
- Kantenlänge Verbinderwürfel: ca. 25 mm.
- Gewinde geschnitten durch beide Wandungen des Stahlkerns und einen montierten Block aus glasfaserverstärktem Polyamid 6.
- Für Montage von Rollen, Stelltellern etc.
- Die Farbgebung entspricht nicht dem Aussehen der Oberfläche blanker oder silberfarbig eloxierter Aluminiumprofile.
- Wegen des Fließverhaltens von Metallic-Farbkonzentraten sind Oberflächenfehler (Farbschlieren, Fließnähte) zu erwarten.
Info PDF Umweltaspekte/Environmental aspects/Aspects écologiques
Montagehinweise.pdfMontagehinweise
Belastbarkeit.pdfBelastbarkeit/Load capacity/Capacité de charge

Produkthinweis(e):
- Passende Profile: Alu-Profile V25x25x1,5 mm.

Produktvariante/n:
- Serie V25KS: Polyamid schwarz mit Stahlkern - für hohe statische Belastung.
- Serie V25KS RAL7035: Polyamid grau mit glanzverzinktem Stahlkern - für hohe statische Belastung in feuchtwarmer Umgebung.
- Serie V25KS RAL9006: Polyamid silbermetallic mit Stahlkern - für hohe statische Belastung in feuchtwarmer Umgebung.
- Serie V25KS ZN: Polyamid schwarz mit glanzverzinktem Stahlkern - für hohe statische Belastung in feuchtwarmer Umgebung.
- Serie V25KS ZN RAL7035: Polyamid grau mit glanzverzinktem Stahlkern - für hohe statische Belastung in feuchtwarmer Umgebung.
- Serie V25KS V2A: Polyamid schwarz mit Edelstahlkern - für hohe statische Belastung in klimatisch besonders aggressiver Umgebung.
- Serie V25K: Zweiteilig, mit Stahlkern nachrüstbar - für mittlere Belastung.
- Serie V25x1.5MK: Polyamid mit und ohne Glasfaser - nicht mit Stahlkern nachrüstbar - für mittlere Belastung.
- Serie V25x1.5MK RAL7035: Polyamid grau, nicht mit Stahlkern nachrüstbar - für mittlere Belastung.
- Serie V25x1.5MK GF RAL7035: Polyamid grau mit Glasfaser- nicht mit Stahlkern nachrüstbar - für mittlere Belastung.
- Serie V25x1.5MK RAL9006: Polyamid sibermetallic, nicht mit Stahlkern nachrüstbar - für mittlere Belastung.
- Serie V25x1.5MK GF RAL9006: Polyamid silbermetallic mit Glasfaser- nicht mit Stahlkern nachrüstbar - für mittlere Belastung.
- Serie V25K/GELENK: Polyamid schwarz mit variablem Verstellbereich.
- Serie 1D2V: Rohrverlängerungen mit und ohne Stahlkern.
- Ausführungen für abweichende Wandstärken/Abmessungen - Konditionen auf Anfrage.
- Sonderfarben ab 700 Stück. Aufpreis in der Regel 10 % auf Standardfarbe Schwarz.

Auftragsbezogene Fertigung. Losgröße ist die Mindestmenge für Sonderfarben (s.o.). Kleinere Mengen sind lieferbar, wenn Lagerbestand vorhanden. Bitte fragen Sie bei uns an!
