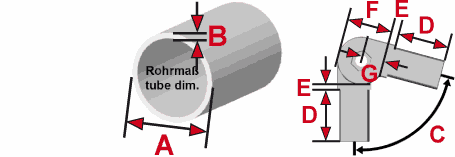

i
A 32
B 2,5
C 45-200°
D 42
E 4
F 48
G 24

Beispiel, Design kann abweichen

Gelenkverbinder für Rundrohr Typ 3D4 3D4R32X2.5K/GELENK

Gelenkverbinder für Rundrohr Typ 3D4 3D4R32X2.5K/GELENK

Artikelnummer: 3D4R32X2.5K/GELENK
Rabatte nach Gesamtwarenwert ab:
130 € 10 %
260 € 20 %
520 € 25 %
1300 € 33,33 %
461,05 €/ 100 Stck.
Verpackungseinheit: 75 Stck.

zzgl. MwSt. zzgl. Versandkosten

3-dimensionaler 4-Wege-Steckverbinder mit Gelenk für Rundrohr; Polyamid 6 schwarz mit 1 x DIN933... mehr
Produktinformationen "Gelenkverbinder für Rundrohr Typ 3D4 3D4R32X2.5K/GELENK"
3-dimensionaler 4-Wege-Steckverbinder mit Gelenk für Rundrohr; Polyamid 6 schwarz mit 1 x DIN933 M8X60 ZN, 1 x 1D1R30X1.5M8/0, 1 x 1D1R30X1.5M8/1

Produktinformation: Info PDF INFO PA trockenschlagzaeh/Nylon impact modified
- Der angegebene Verstellbereich kann in der Waagerechten lt. Abbildung stufenlos eingestellt werden. Die senkrechten Expanderverbinder sind um ihre eigene Achse dreh-, jedoch nicht zu den waagerechten Zapfen hin kippbar.
- Lieferung erfolgt komplett montiert.
- Bei Austausch der Expanderverbinder gegen eine andere Abmessung Serie 1D1 ist auch ein Anschluss an Rohre mit abweichenden Abmessungen und Formen möglich.
- Das Maß "D" bezieht sich auf die Länge des Expanderverbinders. Die Zapfen des eigentlichen Gelenks haben eine Länge von 37 mm.
Info PDF INFO
Info PDF Umweltaspekte/Environmental aspects

Produktvariante/n:
- Ausführungen für abweichende Wandstärken/Abmessungen - Konditionen auf Anfrage.
- Sonderfarben ab 350 Stück. Aufpreis in der Regel 10 % auf Standardfarbe Schwarz.

Auftragsbezogene Fertigung. Losgröße ist die Mindestmenge für Sonderfarben (s.o.). Kleinere Mengen sind lieferbar, wenn Lagerbestand vorhanden. Bitte fragen Sie bei uns an!
