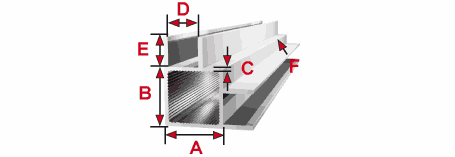

Produktmaße
| A | Rohraußenmaß A | 20 |
|---|---|---|
| B | Rohraußenmaß B | 20 |
| C | Rohrwandstärke | 1,5 |
| D | lichtes Stegmaß | 10,3 |
| E | Steghöhe | 10 |
| F | Radius Rohraußenkante | r 1 |
| A | 20 |
|---|---|
| B | 20 |
| C | 1,5 |
| D | 10,3 |
| E | 10 |
| F | r 1 |
Beispiel, Design kann abweichen
Aluminium-Vierkantprofil R V20 2DST SI
Artikelnummer:
R V20 2DST SI
| Rabatte nach Gesamtwarenwert ab: | |
|---|---|
| 130 € | 10 % |
| 260 € | 20 % |
| 520 € | 25 % |
| 1300 € | 33,33 % |
8,08 € / m
Verpackungseinheit:
60 Meter
Produktinformationen "Aluminium-Vierkantprofil R V20 2DST SI"
Aluminiumprofil V20x20x1,5 mm mit 2 Doppelstegen, silberfarbig eloxiert E6EV1
- Materialstärke der Stege: je 1,5 mm, Abstand innere Stege zur Profilaußenkante: je 7 mm.
- Lieferform: Herstellungslängen à ca. 6 m oder nach Ihren Angaben zugeschnitten.
- Herstellungslängen haben an beiden Profilenden verfahrensbedingte Kontaktstellen, die nicht zu vermeiden sind.
- Zuschnittkosten: € 0,20/Längenschnitt, € 0,25/Gehrungsschnitt jeweils netto.
- Mindestlängen für Zuschnitte: 90°-Schnitt ohne Gehrung: 55 mm. Profile mit Gehrungsschnitt: 100 mm. Profile mit Schnittbild "ganzes Profil auf Gehrung": 150 mm.
- Oberflächenbehandlungen erfolgen vor dem Zuschnitt, d.h. die Schnittkanten sind blank.
- Bitte beachten Sie bei etwaigen Verfärbungen an der Oberfläche die Hinweise, die Sie erhalten, wenn Sie den "INFO"-Button weiter unten anklicken (letzte Seite der Datei).
- Bei Zuschnittaufträgen bitte angeben, ob Gehrungsschnitte
gewünscht sind, d.h. senkrechter 90°-Schnitt des Vierkants und 45°-Schnitt der Stege (erforderlich, wenn Stege an einem Steckverbinder aufeinandertreffen).
Info
Umweltaspekte/Environmental aspects/Aspects écologiques
Passende Steckverbinder:
- Serie V20KS: Polyamid schwarz mit Stahlkern - für mittlere bis hohe statische Belastung.
- Serie V20KS ZN: Polyamid schwarz mit glanzverzinktem Stahlkern - für hohe statische Belastung in feuchtwarmer Umgebung.
- Serie V20K: Polyamid schwarz, zweiteilig, mit Stahlkern nachrüstbar - für geringe bis mittlere statische Belastung (bedingt geeignet, Passung sehr lose).
- Serie V20MK: Polyamid schwarz und grau RAL 7035, einteilig, nicht mit Stahlkern nachrüstbar - für mittlere statische Belastung.
- Serie V20K/GELENK: Polyamid schwarz mit variablem Verstellbereich.
- Serie 1D2V: Rohrverlängerungen mit und ohne Stahlkern.
Produktvariante/n - Standard- und Sonderausführungen:
- Pressblank R V20 2DST BLANK.
- Eloxiert in anderen Farben - Konditionen auf Anfrage.
- Kunststoffbeschichtet - Konditionen auf Anfrage.
- Profile ohne Steg.
- Montage/Baugruppen-Montage/Sonderverpackung/Konfektionierung auch mit passenden Beistellartikeln oder anderen nicht gelisteten Komponenten - Konditionen auf Anfrage.
- Materialstärke der Stege: je 1,5 mm, Abstand innere Stege zur Profilaußenkante: je 7 mm.
- Lieferform: Herstellungslängen à ca. 6 m oder nach Ihren Angaben zugeschnitten.
- Herstellungslängen haben an beiden Profilenden verfahrensbedingte Kontaktstellen, die nicht zu vermeiden sind.
- Zuschnittkosten: € 0,20/Längenschnitt, € 0,25/Gehrungsschnitt jeweils netto.
- Mindestlängen für Zuschnitte: 90°-Schnitt ohne Gehrung: 55 mm. Profile mit Gehrungsschnitt: 100 mm. Profile mit Schnittbild "ganzes Profil auf Gehrung": 150 mm.
- Oberflächenbehandlungen erfolgen vor dem Zuschnitt, d.h. die Schnittkanten sind blank.
- Bitte beachten Sie bei etwaigen Verfärbungen an der Oberfläche die Hinweise, die Sie erhalten, wenn Sie den "INFO"-Button weiter unten anklicken (letzte Seite der Datei).
- Bei Zuschnittaufträgen bitte angeben, ob Gehrungsschnitte
gewünscht sind, d.h. senkrechter 90°-Schnitt des Vierkants und 45°-Schnitt der Stege (erforderlich, wenn Stege an einem Steckverbinder aufeinandertreffen).
Info
Passende Steckverbinder:
- Serie V20KS: Polyamid schwarz mit Stahlkern - für mittlere bis hohe statische Belastung.
- Serie V20KS ZN: Polyamid schwarz mit glanzverzinktem Stahlkern - für hohe statische Belastung in feuchtwarmer Umgebung.
- Serie V20K: Polyamid schwarz, zweiteilig, mit Stahlkern nachrüstbar - für geringe bis mittlere statische Belastung (bedingt geeignet, Passung sehr lose).
- Serie V20MK: Polyamid schwarz und grau RAL 7035, einteilig, nicht mit Stahlkern nachrüstbar - für mittlere statische Belastung.
- Serie V20K/GELENK: Polyamid schwarz mit variablem Verstellbereich.
- Serie 1D2V: Rohrverlängerungen mit und ohne Stahlkern.
Produktvariante/n - Standard- und Sonderausführungen:
- Pressblank R V20 2DST BLANK.
- Eloxiert in anderen Farben - Konditionen auf Anfrage.
- Kunststoffbeschichtet - Konditionen auf Anfrage.
- Profile ohne Steg.
- Montage/Baugruppen-Montage/Sonderverpackung/Konfektionierung auch mit passenden Beistellartikeln oder anderen nicht gelisteten Komponenten - Konditionen auf Anfrage.
