Clipslager mit Doppelbund LBMC3/4.2X3/B

Clipslager mit Doppelbund; Thermoplast anthrazit

- Speziell für die Wellendurchführung durch Bleche vorgesehen. Aus diesem Grund besitzen die Lager an beiden Stirnseiten je einen Bund. Die Gleitlager sind nach dem Einclipsen so von beiden Seiten im Blech gesichert.
- Seitlich schräg geschlitzt, wodurch die Montage der Gleitlager von einer Seite ermöglicht wird. Nach der Montage spreizt sich das Lager und kleidet die Bohrung im Blech aus. Durch die Welle wird verhindert, dass sich das Clipslager aus der Bohrung löst. Selbst bei axialen Bewegungen kann das Gleitlager nicht aus der Bohrung rutschen.

Mindestbestellmenge: 100 Stück.

INFO

Charakteristische Eigenschaften:
- einfachste Montage durch seitlichen Schlitz
- wartungsfrei und selbstschmierend
- gute Anpassungsfähigkeit an Stanzlöcher
- gute Abriebfestigkeit
- ruhiger Lauf
- für rotierende und lineare Bewegungen geeignet
- Ausdehnungsfähigkeit durch den Schlitz
- unverlierbar durch doppelten Bund.

Empfohlene Toleranz für den Einbau:
- Aufnahmebohrung bis H13
- Welle h9.

Der Radius am Übergang des Schaftes in den Bund beträgt max. 0,5 mm.

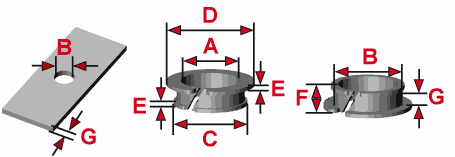

30°-Fase am Schaftende in Abhängigkeit von Maß „A“:
A = Ø 1-6 mm : Fase 0,3 mm
A = Ø 6-12 mm : Fase 0,5 mm
A = Ø 12-30 mm: Fase 0,8 mm
A = Ø > 30 mm : Fase 1,2 mm

Montagehinweise:
Zur Montage werden die Gleitlager an der Seite mit dem großen Bund zusammengedrückt. Der schräge Schlitz formt das Lager spiralförmig, wodurch es sich leicht in das Blech einlegen lässt. Das Lagerspiel ist so bemessen, dass sich bei einer Aufnahmebohrung mit Nennmaß eine ebenfalls mit Nennmaß gefertigte Welle leicht dreht. Zulässig ist auch das Mitdrehen der Clipslager in der Bohrung.

Produktvariante/n - Standard- und Sonderausführungen:
- Montage/Baugruppen-Montage/Sonderverpackung/Konfektionierung auch mit passenden Beistellartikeln oder anderen nicht gelisteten Komponenten - Konditionen auf Anfrage.
