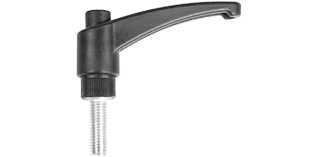

Verstellbar Form 2 - Serie TSKHV
Wählen Sie verstellbar Form 2 - Serie TSKHV und bestellen Sie bequem im 3 D-plastic Geschäftskunden-Shop. Wünschen Sie Beratung oder Sonderanfertigungen zu Stellteller Gelenkteller Handräder und Griffe Klemmhebel mit Gewindebolzen, nehmen Sie gerne Kontakt mit uns auf.
Herstellerinformationen

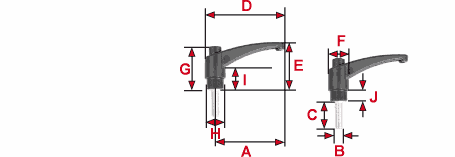

Produktmaße
| A | Achsmaß bis Gewindemitte A |
|---|---|
| B | Gewindedurchmesser |
| C | Gewindelänge |
| D | Gesamtlänge B |
| E | Gesamthöhe H |
| F | Diagonale Gewindeaufnahme D |
| G | Gesamthöhe Gewindeaufnahme h1 |
| H | Durchmesser Gewindeschaft d1 |
| I | Maß bis Unterkante Hebel (h3 bzw. h2) |
| J | Länge verjüngter Schaftteil (h2) |
| Artikel-Nr. | A | B | C | D | E | F | G | H | I | J | Verpackungseinheit | Preis | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| TSKHV45M5X10 | 45 | M5 | 10 | 52,5 | 33 | 15 | 31 | 12 | 15 | 4 | Verpackungseinheit: 500 Stück | 98,07 € / 100 Stück |
|
| TSKHV45M5X16 | 45 | M5 | 16 | 52,5 | 33 | 15 | 31 | 12 | 15 | 4 | Verpackungseinheit: 1000 Stück | 105,30 € / 100 Stück |
|
| TSKHV45M5X20 | 45 | M5 | 20 | 52,5 | 33 | 15 | 31 | 12 | 15 | 4 | Verpackungseinheit: 750 Stück | 101,54 € / 100 Stück |
|
| TSKHV45M6X12 | 45 | M6 | 12 | 52,5 | 33 | 15 | 31 | 12 | 15 | 4 | Verpackungseinheit: 1000 Stück | 99,69 € / 100 Stück |
|
| TSKHV45M6X16 | 45 | M6 | 16 | 52,5 | 33 | 15 | 31 | 12 | 15 | 4 | Verpackungseinheit: 1000 Stück | 110,82 € / 100 Stück |
|
| TSKHV45M6X20 | 45 | M6 | 20 | 52,5 | 33 | 15 | 31 | 12 | 15 | 4 | Verpackungseinheit: 500 Stück | 110,25 € / 100 Stück |
|
| TSKHV45M6X25 | 45 | M6 | 25 | 52,5 | 33 | 15 | 31 | 12 | 15 | 4 | Verpackungseinheit: 750 Stück | 107,61 € / 100 Stück |
|
| TSKHV45M6X30 | 45 | M6 | 30 | 52,5 | 33 | 15 | 31 | 12 | 15 | 4 | Verpackungseinheit: 750 Stück | 108,19 € / 100 Stück |
|
| TSKHV45M6X40 | 45 | M6 | 40 | 52,5 | 33 | 15 | 31 | 12 | 15 | 4 | Verpackungseinheit: 600 Stück | 118,58 € / 100 Stück |
|
| TSKHV65M6X12 | 65 | M6 | 12 | 75 | 45 | 20 | 37 | 16 | 19 | 6 | Verpackungseinheit: 1 Stück | 124,71 € / 100 Stück |
|
| TSKHV65M6X16 | 65 | M6 | 16 | 75 | 45 | 20 | 37 | 16 | 19 | 6 | Verpackungseinheit: 400 Stück | 129,23 € / 100 Stück |
|
| TSKHV65M6X20 | 65 | M6 | 20 | 75 | 45 | 20 | 37 | 16 | 19 | 6 | Verpackungseinheit: 350 Stück | 129,95 € / 100 Stück |
|
| TSKHV65M6X25 | 65 | M6 | 25 | 75 | 45 | 20 | 37 | 16 | 19 | 6 | Verpackungseinheit: 300 Stück | 127,35 € / 100 Stück |
|
| TSKHV65M6X30 | 65 | M6 | 30 | 75 | 45 | 20 | 37 | 16 | 19 | 6 | Verpackungseinheit: 350 Stück | 132,69 € / 100 Stück |
|
| TSKHV65M6X40 | 65 | M6 | 40 | 75 | 45 | 20 | 37 | 16 | 19 | 6 | Verpackungseinheit: 300 Stück | 138,33 € / 100 Stück |
|
| TSKHV65M8X16 | 65 | M8 | 16 | 75 | 45 | 20 | 37 | 16 | 19 | 6 | Verpackungseinheit: 400 Stück | 135,58 € / 100 Stück |
|
| TSKHV65M8X20 | 65 | M8 | 20 | 75 | 45 | 20 | 37 | 16 | 19 | 6 | Verpackungseinheit: 350 Stück | 137,31 € / 100 Stück |
|
| TSKHV65M8X25 | 65 | M8 | 25 | 75 | 45 | 20 | 37 | 16 | 19 | 6 | Verpackungseinheit: 350 Stück | 140,18 € / 100 Stück |
|
| TSKHV65M8X30 | 65 | M8 | 30 | 75 | 45 | 20 | 37 | 16 | 19 | 6 | Verpackungseinheit: 300 Stück | 142,32 € / 100 Stück |
|
| TSKHV65M8X35 | 65 | M8 | 35 | 75 | 45 | 20 | 37 | 16 | 19 | 6 | Verpackungseinheit: 250 Stück | 134,37 € / 100 Stück |
|
| TSKHV65M8X40 | 65 | M8 | 40 | 75 | 45 | 20 | 37 | 16 | 19 | 6 | Verpackungseinheit: 250 Stück | 145,42 € / 100 Stück |
|
| TSKHV65M8X50 | 65 | M8 | 50 | 75 | 45 | 20 | 37 | 16 | 19 | 6 | Verpackungseinheit: 300 Stück | 144,23 € / 100 Stück |
|
| TSKHV65M8X60 | 65 | M8 | 60 | 75 | 45 | 20 | 37 | 16 | 19 | 6 | Verpackungseinheit: 250 Stück | 152,03 € / 100 Stück |
|
| TSKHV80M8X20 | 80 | M8 | 20 | 91 | 56 | 23 | 45 | 19 | 24 | 12 | Verpackungseinheit: 200 Stück | 171,65 € / 100 Stück |
|
| TSKHV80M8X25 | 80 | M8 | 25 | 91 | 56 | 23 | 45 | 19 | 24 | 12 | Verpackungseinheit: 200 Stück | 148,00 € / 100 Stück |
|
| TSKHV80M8X30 | 80 | M8 | 30 | 91 | 56 | 23 | 45 | 19 | 24 | 12 | Verpackungseinheit: 225 Stück | 148,99 € / 100 Stück |
|
| TSKHV80M8X35 | 80 | M8 | 35 | 91 | 56 | 23 | 45 | 19 | 24 | 12 | Verpackungseinheit: 200 Stück | 150,06 € / 100 Stück |
|
| TSKHV80M8X40 | 80 | M8 | 40 | 91 | 56 | 23 | 45 | 19 | 24 | 12 | Verpackungseinheit: 200 Stück | 187,37 € / 100 Stück |
|
| TSKHV80M8X50 | 80 | M8 | 50 | 91 | 56 | 23 | 45 | 19 | 24 | 12 | Verpackungseinheit: 200 Stück | 207,69 € / 100 Stück |
|
| TSKHV80M8X60 | 80 | M8 | 60 | 91 | 56 | 23 | 45 | 19 | 24 | 12 | Verpackungseinheit: 175 Stück | 214,74 € / 100 Stück |
|
| TSKHV80M10X20 | 80 | M10 | 20 | 91 | 56 | 23 | 45 | 19 | 24 | 12 | Verpackungseinheit: 200 Stück | 198,75 € / 100 Stück |
|
| TSKHV80M10X25 | 80 | M10 | 25 | 91 | 56 | 23 | 45 | 19 | 24 | 12 | Verpackungseinheit: 200 Stück | 199,33 € / 100 Stück |
|
| TSKHV80M10X30 | 80 | M10 | 30 | 91 | 56 | 23 | 45 | 19 | 24 | 12 | Verpackungseinheit: 200 Stück | 196,45 € / 100 Stück |
|
| TSKHV80M10X40 | 80 | M10 | 40 | 91 | 56 | 23 | 45 | 19 | 24 | 12 | Verpackungseinheit: 200 Stück | 197,03 € / 100 Stück |
|
| TSKHV80M10X50 | 80 | M10 | 50 | 91 | 56 | 23 | 45 | 19 | 24 | 12 | Verpackungseinheit: 175 Stück | 220,68 € / 100 Stück |
|
| TSKHV80M10X60 | 80 | M10 | 60 | 91 | 56 | 23 | 45 | 19 | 24 | 12 | Verpackungseinheit: 175 Stück | 216,56 € / 100 Stück |
|
| TSKHV95M12X25 | 95 | M12 | 25 | 108 | 64 | 27 | 53 | 22 | 27 | 13 | Verpackungseinheit: 1 Stück | 331,70 € / 100 Stück |
|
| TSKHV95M12X30 | 95 | M12 | 30 | 108 | 64 | 27 | 53 | 22 | 27 | 13 | Verpackungseinheit: 125 Stück | 311,53 € / 100 Stück |
|
| TSKHV95M12X40 | 95 | M12 | 40 | 108 | 64 | 27 | 53 | 22 | 27 | 13 | Verpackungseinheit: 100 Stück | 320,76 € / 100 Stück |
|
| TSKHV95M12X50 | 95 | M12 | 50 | 108 | 64 | 27 | 53 | 22 | 27 | 13 | Verpackungseinheit: 100 Stück | Auf Anfrage |
