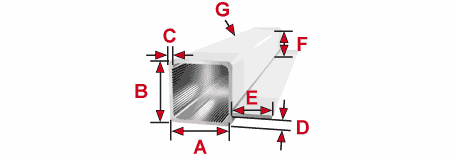

Produktmaße
| A | Rohraußenmaß A | 25 |
|---|---|---|
| B | Rohraußenmaß B | 25 |
| C | Rohrwandstärke | 1,5 |
| D | Maß 1 bis Stegunterkante | 4 |
| E | Steghöhe | 15 |
| F | Maß 2 bis Stegoberkante | 19 |
| G | Radius Rohraußenkante | r 2 |
| A | 25 |
|---|---|
| B | 25 |
| C | 1,5 |
| D | 4 |
| E | 15 |
| F | 19 |
| G | r 2 |
Beispiel, Design kann abweichen
Aluminium-Vierkantprofil R ST BLANK
Artikelnummer:
R ST BLANK
| Rabatte nach Gesamtwarenwert ab: | |
|---|---|
| 130 € | 10 % |
| 260 € | 20 % |
| 520 € | 25 % |
| 1300 € | 33,33 % |
6,94 € / m
Verpackungseinheit:
90 Meter
Produktinformationen "Aluminium-Vierkantprofil R ST BLANK"
Aluminiumprofil V25x25x1,5 mm mit Steg, uneloxiert (pressblank)
- Materialstärke des Stegs: 2 mm.
- Uneloxierte Profile können fertigungsbedingte Oberflächenfehler (Kratzer, Pressriefen) aufweisen und sind nicht korrosionsbeständig.
- Lieferform: Herstellungslängen à ca. 6 m oder nach Ihren Angaben zugeschnitten.
- Zuschnittkosten: € 0,20/Längenschnitt, € 0,25/Gehrungsschnitt jeweils netto.
- Mindestlängen für Zuschnitte: 90°-Schnitt ohne Gehrung: 55 mm. Profile mit Gehrungsschnitt: 100 mm. Profile mit Schnittbild "ganzes Profil auf Gehrung": 150 mm.
- Bei Zuschnittaufträgen bitte angeben, ob Gehrungsschnitte
gewünscht sind, d.h. senkrechter 90°-Schnitt des Vierkants und 45°-Schnitt der Stege (erforderlich, wenn Stege an einem Steckverbinder aufeinandertreffen).
- Auf Grund der Stegpositionen kann dieses Profil nicht innerhalb eines Rahmens mit Doppel-Steg-Profilen (Art.-Nr. mit "..DSt...") kombiniert werden.
Info
Umweltaspekte/Environmental aspects/Aspects écologiques
Passende Steckverbinder:
- Serie V25KS: Polyamid schwarz mit Stahlkern - für hohe statische Belastung.
- Serie V25KS RAL7035: Polyamid grau mit Stahlkern - für hohe statische Belastung.
- Serie V25KS RAL9006: Polyamid silbermetallic mit Stahlkern - für hohe statische Belastung.
- Serie V25KS ZN: Polyamid schwarz mit glanzverzinktem Stahlkern - für hohe statische Belastung in feuchtwarmer Umgebung.
- Serie V25KS ZN RAL7035: Polyamid grau mit glanzverzinktem Stahlkern - für hohe statische Belastung in feuchtwarmer Umgebung.
- Serie V25KS ZN RAL9006: Polyamid silbermetallic mit glanzverzinktem Stahlkern - für hohe statische Belastung in feuchtwarmer Umgebung.
- Serie V25KS V2A: Polyamid schwarz mit Edelstahlkern - für hohe statische Belastung in klimatisch besonders aggressiver Umgebung.
- Serie V25K: Polyamid schwarz, zweiteilig, mit Stahlkern nachrüstbar - für geringe bis mittlere statische Belastung.
- Serie V25x1.5MK: Polyamid schwarz, einteilig, mit und ohne Glasfaser, nicht mit Stahlkern nachrüstbar - für mittlere statische Belastung.
- Serie V25x1.5MK RAL7035: Polyamid grau, einteilig, nicht mit Stahlkern nachrüstbar - für mittlere statische Belastung.
- Serie V25x1.5MK GF RAL7035: Polyamid grau mit Glasfaser, einteilig, nicht mit Stahlkern nachrüstbar - für mittlere statische Belastung.
- Serie V25x1.5MK RAL9006: Polyamid silbermetallic, einteilig, nicht mit Stahlkern nachrüstbar - für mittlere statische Belastung.
- Serie V25x1.5MK GF RAL9006: Polyamid silbermetallic, einteilig mit 30 % Glasfaser, nicht mit Stahlkern nachrüstbar - für mittlere statische Belastung.
- Serie V25K/GELENK: Polyamid schwarz mit variablem Verstellbereich.
- Serie 1D2V: Rohrverlängerungen mit und ohne Stahlkern.
Produktvariante/n - Standard- und Sonderausführungen:
- Silberfarbig eloxiert R ST SI.
- Eloxiert in anderen Farben - Konditionen auf Anfrage.
- Kunststoffbeschichtet - Konditionen auf Anfrage.
- Profile mit Doppelstegen und ohne Steg.
- Montage/Baugruppen-Montage/Sonderverpackung/Konfektionierung auch mit passenden Beistellartikeln oder anderen nicht gelisteten Komponenten - Konditionen auf Anfrage.
- Materialstärke des Stegs: 2 mm.
- Uneloxierte Profile können fertigungsbedingte Oberflächenfehler (Kratzer, Pressriefen) aufweisen und sind nicht korrosionsbeständig.
- Lieferform: Herstellungslängen à ca. 6 m oder nach Ihren Angaben zugeschnitten.
- Zuschnittkosten: € 0,20/Längenschnitt, € 0,25/Gehrungsschnitt jeweils netto.
- Mindestlängen für Zuschnitte: 90°-Schnitt ohne Gehrung: 55 mm. Profile mit Gehrungsschnitt: 100 mm. Profile mit Schnittbild "ganzes Profil auf Gehrung": 150 mm.
- Bei Zuschnittaufträgen bitte angeben, ob Gehrungsschnitte
gewünscht sind, d.h. senkrechter 90°-Schnitt des Vierkants und 45°-Schnitt der Stege (erforderlich, wenn Stege an einem Steckverbinder aufeinandertreffen).
- Auf Grund der Stegpositionen kann dieses Profil nicht innerhalb eines Rahmens mit Doppel-Steg-Profilen (Art.-Nr. mit "..DSt...") kombiniert werden.
Info
Passende Steckverbinder:
- Serie V25KS: Polyamid schwarz mit Stahlkern - für hohe statische Belastung.
- Serie V25KS RAL7035: Polyamid grau mit Stahlkern - für hohe statische Belastung.
- Serie V25KS RAL9006: Polyamid silbermetallic mit Stahlkern - für hohe statische Belastung.
- Serie V25KS ZN: Polyamid schwarz mit glanzverzinktem Stahlkern - für hohe statische Belastung in feuchtwarmer Umgebung.
- Serie V25KS ZN RAL7035: Polyamid grau mit glanzverzinktem Stahlkern - für hohe statische Belastung in feuchtwarmer Umgebung.
- Serie V25KS ZN RAL9006: Polyamid silbermetallic mit glanzverzinktem Stahlkern - für hohe statische Belastung in feuchtwarmer Umgebung.
- Serie V25KS V2A: Polyamid schwarz mit Edelstahlkern - für hohe statische Belastung in klimatisch besonders aggressiver Umgebung.
- Serie V25K: Polyamid schwarz, zweiteilig, mit Stahlkern nachrüstbar - für geringe bis mittlere statische Belastung.
- Serie V25x1.5MK: Polyamid schwarz, einteilig, mit und ohne Glasfaser, nicht mit Stahlkern nachrüstbar - für mittlere statische Belastung.
- Serie V25x1.5MK RAL7035: Polyamid grau, einteilig, nicht mit Stahlkern nachrüstbar - für mittlere statische Belastung.
- Serie V25x1.5MK GF RAL7035: Polyamid grau mit Glasfaser, einteilig, nicht mit Stahlkern nachrüstbar - für mittlere statische Belastung.
- Serie V25x1.5MK RAL9006: Polyamid silbermetallic, einteilig, nicht mit Stahlkern nachrüstbar - für mittlere statische Belastung.
- Serie V25x1.5MK GF RAL9006: Polyamid silbermetallic, einteilig mit 30 % Glasfaser, nicht mit Stahlkern nachrüstbar - für mittlere statische Belastung.
- Serie V25K/GELENK: Polyamid schwarz mit variablem Verstellbereich.
- Serie 1D2V: Rohrverlängerungen mit und ohne Stahlkern.
Produktvariante/n - Standard- und Sonderausführungen:
- Silberfarbig eloxiert R ST SI.
- Eloxiert in anderen Farben - Konditionen auf Anfrage.
- Kunststoffbeschichtet - Konditionen auf Anfrage.
- Profile mit Doppelstegen und ohne Steg.
- Montage/Baugruppen-Montage/Sonderverpackung/Konfektionierung auch mit passenden Beistellartikeln oder anderen nicht gelisteten Komponenten - Konditionen auf Anfrage.
