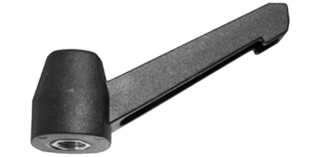

Nicht verstellbar - Serie TKHF
Wählen Sie nicht verstellbar - Serie TKHF und bestellen Sie bequem im 3 D-plastic Geschäftskunden-Shop. Wünschen Sie Beratung oder Sonderanfertigungen zu Stellteller Gelenkteller Handräder und Griffe Klemmhebel mit Gewindebuchse, nehmen Sie gerne Kontakt mit uns auf.
Herstellerinformationen
Produktmaße
| A | Achsmaß bis Gewindemitte A |
|---|---|
| B | Gewindedurchmesser |
| C | Gesamtlänge B |
| D | Gesamthöhe H |
| E | Diagonale Gewindeaufnahme D |
| F | Gesamthöhe Gewindeaufnahme h1 |
| G | Durchmesser Gewindeschaft d1 |
| H | Maß bis Unterkante Hebel (h3 bzw. h2) |
| I | Länge verjüngter Schaftteil (h2) |
| Artikel-Nr. | A | B | C | D | E | F | G | H | I | Verpackungseinheit | Preis | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| TKHF40M6 | 40 | M6 | 49 | 38 | 18 | 22 | 16 | 9 | - | Verpackungseinheit: 400 Stück | Auf Anfrage | |
| TKHF55M6 | 55 | M6 | 65 | 49 | 22 | 23 | 20 | 8 | - | Verpackungseinheit: 200 Stück | Auf Anfrage | |
| TKHF55M8 | 55 | M8 | 65 | 49 | 22 | 23 | 20 | 8 | - | Verpackungseinheit: 200 Stück | Auf Anfrage | |
| TKHF79M8 | 80 | M8 | 93 | 68 | 29 | 32 | 27 | 8 | - | Verpackungseinheit: 50 Stück | Auf Anfrage | |
| TKHF79M10 | 80 | M10 | 93 | 68 | 29 | 32 | 27 | 8 | - | Verpackungseinheit: 150 Stück | Auf Anfrage | |
| TKHF79M12 | 80 | M12 | 93 | 68 | 29 | 32 | 27 | 8 | - | Verpackungseinheit: 50 Stück | Auf Anfrage | |
| TKHF100M12 | 100 | M12 | 117 | 85 | 38 | 44 | 33 | 12 | - | Verpackungseinheit: 100 Stück | Auf Anfrage | |
| TKHF100M14 | 100 | M14 | 117 | 85 | 38 | 44 | 33 | 12 | - | Verpackungseinheit: 1 Stück | Auf Anfrage | |
| TKHF100M16 | 100 | M16 | 117 | 85 | 38 | 44 | 33 | 12 | - | Verpackungseinheit: 50 Stück | Auf Anfrage |
