Verstellbar Form 2 - Serie TKHV
Wählen Sie verstellbar Form 2 - Serie TKHV und bestellen Sie bequem im 3 D-plastic Geschäftskunden-Shop. Wünschen Sie Beratung oder Sonderanfertigungen zu Stellteller Gelenkteller Handräder und Griffe Klemmhebel mit Gewindebuchse, nehmen Sie gerne Kontakt mit uns auf.
Herstellerinformationen

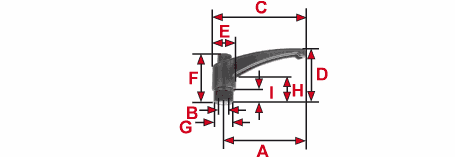

Produktmaße
| A | Achsmaß bis Gewindemitte A |
|---|---|
| B | Gewindedurchmesser |
| C | Gesamtlänge B |
| D | Gesamthöhe H |
| E | Diagonale Gewindeaufnahme D |
| F | Gesamthöhe Gewindeaufnahme h1 |
| G | Durchmesser Gewindeschaft d1 |
| H | Maß bis Unterkante Hebel (h3 bzw. h2) |
| I | Länge verjüngter Schaftteil (h2) |
| Artikel-Nr. | A | B | C | D | E | F | G | H | I | Verpackungseinheit | Preis | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| TKHV45M4 | 45 | M4 | 52,5 | 33 | 15 | 31 | 12 | 15 | 4 | Verpackungseinheit: 750 Stück | 114,53 € / 100 Stück |
|
| TKHV45M5 | 45 | M5 | 52,5 | 33 | 15 | 31 | 12 | 15 | 4 | Verpackungseinheit: 900 Stück | 115,38 € / 100 Stück |
|
| TKHV45M6 | 45 | M6 | 52,5 | 33 | 15 | 31 | 12 | 15 | 4 | Verpackungseinheit: 1000 Stück | 115,11 € / 100 Stück |
|
| TKHV65M6 | 65 | M6 | 75 | 45 | 20 | 37 | 16 | 19 | 6 | Verpackungseinheit: 400 Stück | 173,08 € / 100 Stück |
|
| TKHV65M8 | 65 | M8 | 75 | 45 | 20 | 37 | 16 | 19 | 6 | Verpackungseinheit: 450 Stück | 180,97 € / 100 Stück |
|
| TKHV80M8 | 80 | M8 | 91 | 56 | 23 | 45 | 19 | 24 | 12 | Verpackungseinheit: 250 Stück | 240,87 € / 100 Stück |
|
| TKHV80M10 | 80 | M10 | 91 | 56 | 23 | 45 | 19 | 24 | 12 | Verpackungseinheit: 250 Stück | 253,03 € / 100 Stück |
|
| TKHV95M10 | 95 | M10 | 108 | 64 | 27 | 53 | 22 | 27 | 13 | Verpackungseinheit: 150 Stück | 238,41 € / 100 Stück |
|
| TKHV95M12 | 95 | M12 | 108 | 64 | 27 | 53 | 22 | 27 | 13 | Verpackungseinheit: 150 Stück | 360,55 € / 100 Stück |
|
