Clipslager mit Einfachbund LBMCE8/9.6X0.8

Clipslager mit Einfach-Bund; Thermoplast anthrazit

Produktinformation:
- Leicht zu montierendes Clips-Gleitlager. Der schräge Schlitz gleicht Toleranzen der Aufnahme aus, ermöglicht geringes Lagerspiel und sorgt für einfache Montage. Hergestellt aus einer thermoplastischen Legierung, die auf Zähigkeit, Abriebfestigkeit und Alterungsbeständigkeit modifiziert ist.

Mindestbestellmenge: 100 Stück.

INFO

Charakteristische Eigenschaften:
- für hohe Belastungen
- geringes Lagerspiel, sehr präzise
- einfache Montage durch schrägen Schlitz
- wartungsfrei.

Empfohlene Toleranz für den Einbau:
- Aufnahmebohrung h9

Die Toleranz für den Innendurchmesser wird mit Lehrdorn geprüft, fügbar/nicht fügbar nach dem Einlegen in Prüfaufnahme mit d2 (+0,005).

Der Radius am Übergang des Schaftes in den Bund beträgt max. 0,5 mm.

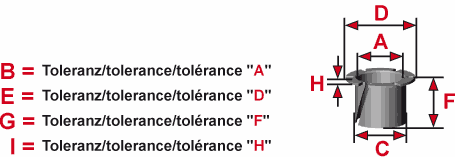

30°-Fase am Schaftende in Abhängigkeit von Maß „A“:
A = Ø 1-6 mm : Fase 0,3 mm
A = Ø 6-12 mm : Fase 0,5 mm
A = Ø 12-30 mm: Fase 0,8 mm
A = Ø > 30 mm : Fase 1,2 mm
