i

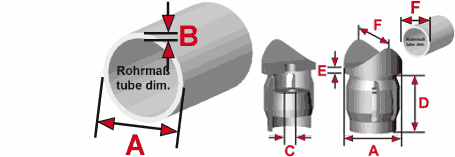

A 24
B 1,5
C M6
D 20
E 2
F 24

Beispiel, Design kann abweichen

Schraubverbinder für Rundrohr 1D1LR22X1M6 R11

Schraubverbinder für Rundrohr 1D1LR24X1.5M6 R12

Artikelnummer: 1D1LR24X1.5M6 R12
Rabatte nach Gesamtwarenwert ab:
130 € 10 %
260 € 20 %
520 € 25 %
1300 € 33,33 %
26,78 €/ 100 Stck.
Verpackungseinheit: 1000 Stck.

zzgl. MwSt. zzgl. Versandkosten

reibschlüssiger Schraubverbinder mit Radius und Bund für Rundrohr; Polyamid schwarz mit... mehr
Produktinformationen "Schraubverbinder für Rundrohr 1D1LR24X1.5M6 R12"
reibschlüssiger Schraubverbinder mit Radius und Bund für Rundrohr; Polyamid schwarz mit glanzverzinktem Stahlgewinde

Produktinformation: Info PDF INFO PA/Nylon
Mindestbestellmenge: 100 Stück.

Wegen der Expanderwirkung ist die Verwendung in dünnwandigen Rohren minderer Festigkeit (z.B. Weichaluminium, minderfester Kunststoff) nicht zu empfehlen.

Für rechtwinkligen Anschluss von Rundrohren an Rund- oder Flachovalrohr.

Im Verbinder ist ein Konus mit Mutter vormontiert, der den Verbinder beim Anziehen einer Schraube (nicht im Lieferumfang enthalten) expandiert. So entsteht eine zugbelastbare Verbindung, deren Belastbarkeit in hohem Maße abhängig ist von der Beschaffenheit der Rohre (Toleranzen, Rauheit, Schweißnähte etc.); wir empfehlen daher Eigenversuche zur Ermittlung der Werte.
Info PDF INFO

Montagehinweise:
Die vormontiert gelieferten Verbinder werden bis zum Bundanschlag in das Rohr gedrückt und mit dem flächigen Gegenpart reibschlüssig verschraubt. Die Verbindungen können bis zum Konusanschlag nachgesetzt werden, es ist jedoch die Rohrfestigkeit zu beachten.
