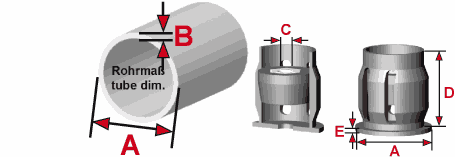

i
A 24
B 1
C M6
D 20
E 1,5

Beispiel, Design kann abweichen

Schraubverbinder für Rundrohr 1D1LR22X1M6

Schraubverbinder für Rundrohr 1D1LR24X1M6

Artikelnummer: 1D1LR24X1M6
Rabatte nach Gesamtwarenwert ab:
130 € 10 %
260 € 20 %
520 € 25 %
1300 € 33,33 %
27,63 €/ 100 Stck.
Verpackungseinheit: 1000 Stck.

zzgl. MwSt. zzgl. Versandkosten

reibschlüssiger Schraubverbinder mit Bund für Rundrohr; Polyamid schwarz mit glanzverzinktem... mehr
Produktinformationen "Schraubverbinder für Rundrohr 1D1LR24X1M6"
reibschlüssiger Schraubverbinder mit Bund für Rundrohr; Polyamid schwarz mit glanzverzinktem Stahlgewinde

Produktinformation: Info PDF INFO PA/Nylon
Mindestbestellmenge: 100 Stück.

Wegen der Expanderwirkung ist die Verwendung in dünnwandigen Rohren minderer Festigkeit (z.B. Weichaluminium, minderfester Kunststoff) nicht zu empfehlen.

Für rechtwinkligen Anschluss von Rundrohren an Profile, Platte, Wände etc. mit planer Oberfläche.

Im Verbinder ist ein Konus mit Mutter vormontiert, der den Verbinder beim Anziehen einer Schraube (nicht im Lieferumfang enthalten) expandiert. So entsteht eine zugbelastbare Verbindung, deren Belastbarkeit in hohem Maße abhängig ist von der Beschaffenheit der Rohre (Toleranzen, Rauheit, Schweißnähte etc.); wir empfehlen daher Eigenversuche zur Ermittlung der Werte.
Info PDF INFO

Montagehinweise:
Die vormontiert gelieferten Verbinder werden bis zum Bundanschlag in das Rohr gedrückt und mit dem flächigen Gegenpart reibschlüssig verschraubt. Die Verbindungen können bis zum Konusanschlag nachgesetzt werden, es ist jedoch die Rohrfestigkeit zu beachten.
