i

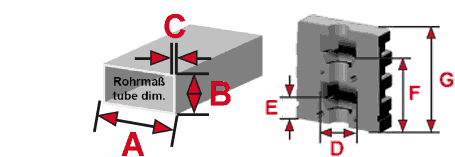

A 40
B 15
C 2
D SW8
E 14
F 33
G 42

Beispiel, Design kann abweichen

Expanderverbinder für Rechteckrohr 1D1V40X15X2M5/0

Expanderverbinder für Rechteckrohr 1D1V40X15X2M5/0

Artikelnummer: 1D1V40X15X2M5/0
Rabatte nach Gesamtwarenwert ab:
130 € 10 %
260 € 20 %
520 € 25 %
1300 € 33,33 %
35,16 €/ 100 Stck.

zzgl. MwSt. zzgl. Versandkosten

Expanderverbinder für Vierkantrohr; Polyamid 6 schwarz Produktinformation : INFO PA... mehr
Produktinformationen "Expanderverbinder für Rechteckrohr 1D1V40X15X2M5/0"
Expanderverbinder für Vierkantrohr; Polyamid 6 schwarz

Produktinformation: Info PDF INFO PA trockenschlagzaeh/Nylon impact modified
- Zur Aufnahme von Sechskantmuttern DIN 934 oder DIN 985 oder Sechskantschrauben DIN 933.

Diese zweiteiligen Expanderverbinder ohne Bund haben konische Kammern für Sechskantmuttern oder -schrauben SW 8. Beim Anziehen des Gewindes wird der Verbinder an die Innenwand des Rohres gepresst (Dübeleffekt). So entsteht eine zugbelastbare Verbindung, deren Belastbarkeit in hohem Maße abhängig ist von der Beschaffenheit der Rohre (Toleranzen, Rauheit, Schweißnähte etc.) sowie vom Drehmoment beim Anziehen; wir empfehlen daher Eigenversuche zur Ermittlung der Werte.

Stufenbohrungen im Rohr (äußere Bohrung größer als der Durchmesser des Schraubenkopfes, innere Bohrung passend für den Gewindedurchmesser) und Verwendung von Schlitz- oder Innensechskantschrauben ermöglichen hohe Anzugskräfte ohne Verformung des Rohres.
Info PDF Umweltaspekte/Environmental aspects

Anwendungsbeispiele:
Info PDF INFO
- rechtwinkliger Anschluss an Traversen
- Rohrverlängerung (1 Expander mit Mutter, 1 Expander mit Schraube)
- nachträglicher Einbau von Fächern in bereits bestehenden Konstruktionen
- häufig de- und remontierte Gestelle
- "unsichtbare" Verbindungen.

Produkthinweis(e):
- Expanderstopfen in ähnlicher Bauweise, jedoch mit Bund und somit druckbelastbar Serie VS für Rechteckrohr.

Produktvariante/n:
- Lieferung mit Edelstahlmuttern DIN 934
- Lieferung mit vormontierten Sechskantschrauben DIN 933.
- Sonderfarben ab 1.700 Stück. Aufpreis in der Regel 10 % auf Standardfarbe Schwarz.

Auftragsbezogene Fertigung. Losgröße ist die Mindestmenge für Sonderfarben (s.o.). Kleinere Mengen sind lieferbar, wenn Lagerbestand vorhanden. Bitte fragen Sie bei uns an!
