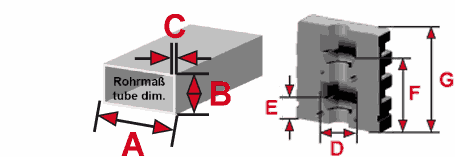

i
A 40
B 20
C 1,5
D SW13
E 12
F -
G 30

Beispiel, Design kann abweichen

Expanderverbinder für Rechteckrohr 1D1V40X20X1.5M8/0 KURZ

Expanderverbinder für Rechteckrohr 1D1V40X20X1.5M8/0 KURZ

Artikelnummer: 1D1V40X20X1.5M8/0 KURZ
Rabatte nach Gesamtwarenwert ab:
130 € 10 %
260 € 20 %
520 € 25 %
1300 € 33,33 %
33,92 €/ 100 Stck.

zzgl. MwSt. zzgl. Versandkosten

Expanderverbinder für Vierkantrohr; Polyamid 6 schwarz INFO PA trockenschlagzaeh/Nylon impact... mehr
Produktinformationen "Expanderverbinder für Rechteckrohr 1D1V40X20X1.5M8/0 KURZ"
Expanderverbinder für Vierkantrohr; Polyamid 6 schwarz
Info PDF INFO PA trockenschlagzaeh/Nylon impact modified/Polyamide résistant aux chocs à sec
- Zur Aufnahme von Sechskantmuttern STM M8, STM M8 V2A oder Sechskantschrauben DIN 933 M8.
- Lieferform: Halbschalen mit Loch-/Stiftpassung in loser Schüttung.

Diese zweiteiligen Expanderverbinder ohne Bund haben konische Kammern für Sechskantmuttern oder -schrauben SW 13. Beim Anziehen des Gewindes wird der Verbinder an die Innenwand des Rohres gepresst (Dübeleffekt). So entsteht eine zugbelastbare Verbindung, deren Belastbarkeit in hohem Maße abhängig ist von der Beschaffenheit der Rohre (Toleranzen, Rauheit, Schweißnähte etc.) sowie vom Drehmoment beim Anziehen; wir empfehlen daher Eigenversuche zur Ermittlung der Werte.

Stufenbohrungen im Rohr (äußere Bohrung größer als der Durchmesser des Schraubenkopfes, innere Bohrung passend für den Gewindedurchmesser) und Verwendung von Schlitz- oder Innensechskantschrauben ermöglichen hohe Anzugskräfte ohne Verformung des Rohres.
INFO PDF Umweltaspekte/Environmental aspects/Aspects écologiques

Anwendungsbeispiele/Examples of use/Exemples d'utilisation:
Info PDF INFO
- rechtwinkliger Anschluss an Traversen
- Rohrverlängerung (1 Expander mit Mutter, 1 Expander mit Schraube)
- nachträglicher Einbau von Fächern in bereits bestehenden Konstruktionen
- häufig de- und remontierte Gestelle
- "unsichtbare" Verbindungen.

Produkthinweis(e):
- Expanderstopfen in ähnlicher Bauweise, jedoch mit Bund und somit druckbelastbar Serie VS für Rechteckrohr.

Produktvariante/n - Standard- und Sonderausführungen:
- Montiert mit Edelstahlmuttern STM M8 V2A oder Sechskantschrauben DIN 933 M8 - Konditionen auf Anfrage.
- Montage/Baugruppen-Montage/Sonderverpackung/Konfektionierung auch mit passenden Beistellartikeln oder anderen nicht gelisteten (Gewinde-)Teilen - Konditionen auf Anfrage.
- Sonderfarben ab 1.700 Stück. Aufpreis in der Regel 10 % auf Standardfarbe Schwarz.

Auftragsbezogene Fertigung. Losgröße ist die Mindestmenge für Sonderfarben (s.o.). Kleinere Mengen sind bei vorhandenem Lagerbestand lieferbar. Bitte fragen Sie bei uns an!
