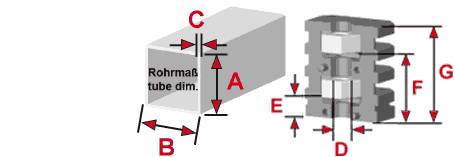

Expanderverbinder für Quadratrohr 1D1V30X30X1.5M8/2

Expanderverbinder für Vierkantrohr; Polyamid 6 schwarz mit glanzverzinktem 2-fach-Stahlgewinde

Die Sechskantmuttern befinden sich in konischen Kammern dieser zweiteiligen Expanderverbinder ohne Bund. Beim Anziehen des Gewindes wird der Expander an die Innenwand des Rohres gepresst (Dübeleffekt). So entsteht eine zugbelastbare Verbindung, deren Belastbarkeit in hohem Maße abhängig ist von der Beschaffenheit der Rohre (Toleranzen, Rauheit, Schweißnähte etc.) sowie vom Drehmoment beim Anziehen; wir empfehlen daher Eigenversuche zur Ermittlung der Werte.

Stufenbohrungen im Rohr (äußere Bohrung größer als der Durchmesser des Schraubenkopfes, innere Bohrung passend für den Gewindedurchmesser) und Verwendung von Schlitz- oder Innensechskantschrauben ermöglichen hohe Anzugskräfte ohne Verformung des Rohres.
INFO Polyamid trockenschlagzaeh (PA)/Nylon impact modified/Polyamide résistant aux chocs à sec

INFO Stahlkomponenten/Steel components/Composants acier

Anwendungsbeispiele/Examples of use/Exemples d'utilisation:
Info
- rechtwinkliger Anschluss an Traversen
- Rohrverlängerung (1 Expander mit Mutter, 1 Expander mit Schraube)
- nachträglicher Einbau von Fächern in bereits bestehenden Konstruktionen
- häufig de- und remontierte Gestelle
- "unsichtbare" Verbindungen.

Umweltaspekte/Environmental aspects/Aspects écologiques

Produkthinweis(e):
- Die Expander können angeschlossen werden an Gelenkverbinder mit passendem Gewindedurchmesser und ermöglichen so eine Verbindung von Rohren mit unterschiedlichen Querschnitten und Abmessungen.
- Expanderstopfen in ähnlicher Bauweise, jedoch mit Bund und somit druckbelastbar Serie VS für Quadratrohr.

Produktvariante/n - Standard- und Sonderausführungen:
- Montiert mit Edelstahlmuttern STM M8 V2A, Sicherungsmuttern DIN 985 STM M8/985, Edelstahl-Sicherungsmuttern DIN 985 STM M8/985 V2A oder Sechskantschrauben DIN 933 M8 - Konditionen auf Anfrage.
- Sonderausführungen und -abmessungen - Konditionen auf Anfrage.
- Montage/Baugruppen-Montage/Sonderverpackung/Konfektionierung auch mit passenden Beistellartikeln oder anderen nicht gelisteten (Gewinde-)Teilen - Konditionen auf Anfrage.
- Sonderfarben ab 1.300 Stück. Aufpreis in der Regel 10 % auf Standardfarbe Schwarz.

Auftragsbezogene Fertigung. Losgröße ist die Mindestmenge für Sonderfarben (s.o.). Kleinere Mengen sind bei vorhandenem Lagerbestand lieferbar. Bitte fragen Sie bei uns an!
