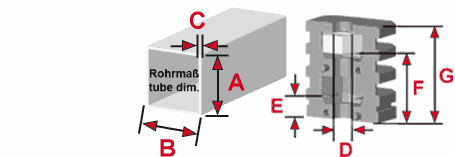

i
A 40
B 40
C 3
D M8
E 11
F 30
G 43,5

Beispiel, Design kann abweichen

Expanderverbinder für Quadratrohr 1D1V40X40X3M8/1H

Expanderverbinder für Quadratrohr 1D1V40X40X3M8/1H

Artikelnummer: 1D1V40X40X3M8/1H
Rabatte nach Gesamtwarenwert ab:
130 € 10 %
260 € 20 %
520 € 25 %
1300 € 33,33 %
77,83 €/ 100 Stck.
Verpackungseinheit: 300 Stck.

zzgl. MwSt. zzgl. Versandkosten

Expanderverbinder für Vierkantrohr; Polyamid 6 schwarz mit glanzverzinktem Stahlgewinde... mehr
Produktinformationen "Expanderverbinder für Quadratrohr 1D1V40X40X3M8/1H"
Expanderverbinder für Vierkantrohr; Polyamid 6 schwarz mit glanzverzinktem Stahlgewinde

Produktinformation: Info PDF INFO PA trockenschlagzaeh/Nylon impact modified
Diese zweiteiligen Expanderverbinder ohne Bund haben konische Kammern für Sechskantmuttern oder -schrauben. Beim Anziehen des Gewindes wird der Verbinder an die Innenwand des Rohres gepresst (Dübeleffekt). So entsteht eine zugbelastbare Verbindung, deren Belastbarkeit in hohem Maße abhängig ist von der Beschaffenheit der Rohre (Toleranzen, Rauheit, Schweißnähte etc.) sowie vom Drehmoment beim Anziehen; wir empfehlen daher Eigenversuche zur Ermittlung der Werte.

Stufenbohrungen im Rohr (äußere Bohrung größer als der Durchmesser des Schraubenkopfes, innere Bohrung passend für den Gewindedurchmesser) und Verwendung von Schlitz- oder Innensechskantschrauben ermöglichen hohe Anzugskräfte ohne Verformung des Rohres.
Info PDF Umweltaspekte/Environmental aspects

Info PDF INFO
Anwendungsbeispiele:
- rechtwinkliger Anschluss an Traversen
- Rohrverlängerung (1 Expander mit Mutter, 1 Expander mit Schraube)
- nachträglicher Einbau von Fächern in bereits bestehenden Konstruktionen
- häufig de- und remontierte Gestelle
- "unsichtbare" Verbindungen.

Produkthinweis(e):
- Die Expander können angeschlossen werden an Gelenkverbinder mit passendem Gewindedurchmesser und ermöglichen so eine Verbindung von Rohren mit unterschiedlichen Querschnitten und Abmessungen.
- Expanderstopfen in ähnlicher Bauweise, jedoch mit Bund und somit druckbelastbar Serie VS für Quadratrohr.

Produktvariante/n:
- Lieferung mit Sicherungsmuttern DIN 985 oder Edelstahlmuttern DIN 934 oder DIN 985.
- Lieferung mit vormontierten Sechskantschrauben DIN 933.
- Sonderfarben ab 800 Stück. Aufpreis in der Regel 10 % auf Standardfarbe Schwarz.

Auftragsbezogene Fertigung. Losgröße ist die Mindestmenge für Sonderfarben (s.o.). Kleinere Mengen sind lieferbar, wenn Lagerbestand vorhanden. Bitte fragen Sie bei uns an!
