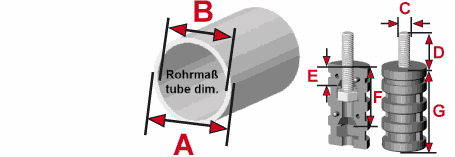

i
A 25
B 22
C M6
D 16
E 12
F 32
G 42

Beispiel, Design kann abweichen

Expanderverbinder für Rundrohr 1D1R25X1.5M6X30

Expanderverbinder für Rundrohr 1D1R25X1.5M6X30

Artikelnummer: 1D1R25X1.5M6X30
Rabatte nach Gesamtwarenwert ab:
130 € 10 %
260 € 20 %
520 € 25 %
1300 € 33,33 %
35,28 €/ 100 Stck.
Verpackungseinheit: 600 Stck.

zzgl. MwSt. zzgl. Versandkosten

Expanderverbinder für Rundrohr; Polyamid 6 schwarz mit glanzverzinkter Stahlschraube DIN 933... mehr
Produktinformationen "Expanderverbinder für Rundrohr 1D1R25X1.5M6X30"
Expanderverbinder für Rundrohr; Polyamid 6 schwarz mit glanzverzinkter Stahlschraube DIN 933 M6x30

Produktinformation: Info PDF INFO PA trockenschlagzaeh/Nylon impact modified
Diese zweiteiligen Expanderverbinder ohne Bund haben konische Kammern für Sechskantmuttern oder -schrauben. Beim Anziehen des Gewindes wird der Verbinder an die Innenwand des Rohres gepresst (Dübeleffekt). So entsteht eine zugbelastbare Verbindung, deren Belastbarkeit in hohem Maße abhängig ist von der Beschaffenheit der Rohre (Toleranzen, Rauheit, Schweißnähte etc.) sowie vom Drehmoment beim Anziehen; wir empfehlen daher Eigenversuche zur Ermittlung der Werte.

Stufenbohrungen im Rohr (äußere Bohrung größer als der Durchmesser des Schraubenkopfes, innere Bohrung passend für den Gewindedurchmesser) und Verwendung von Schlitz- oder Innensechskantschrauben ermöglichen hohe Anzugskräfte ohne Verformung des Rohres.
Info PDF Umweltaspekte/Environmental aspects

Info PDF INFO
Anwendungsbeispiele:
- rechtwinkliger Anschluss an Traversen
- Rohrverlängerung (1 Expander mit Mutter, 1 Expander mit Schraube)
- nachträglicher Einbau von Fächern in bereits bestehenden Konstruktionen
- häufig de- und remontierte Gestelle
- "unsichtbare" Verbindungen.

Produkthinweis(e):
- Expanderstopfen in ähnlicher Bauweise, jedoch mit Bund und somit druckbelastbar Serie RS.

Produktvariante/n:
- Lieferung unmontiert.
- Lieferung mit Sicherungsmuttern DIN 985 oder Edelstahlmuttern DIN 934 oder DIN 985.
- Sonderfarben ab 2.100 Stück. Aufpreis in der Regel 10 % auf Standardfarbe Schwarz.
